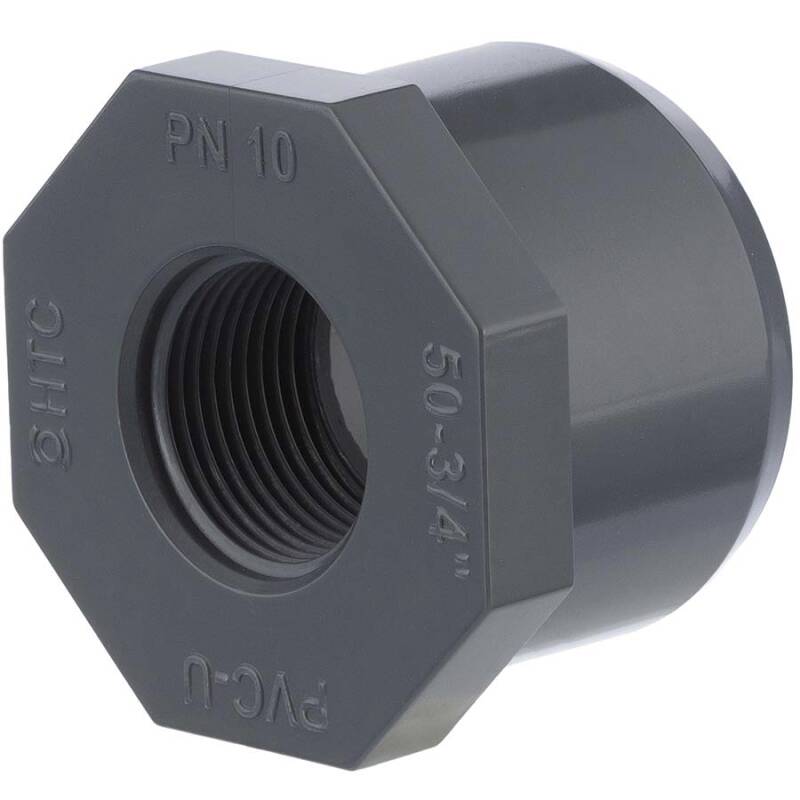

PVC-U Reduzierring Achtkant, Klebestutzen x Innengewinde, Typ A

Artikelnummer: AFA203
Auswahl Steuerzone / Lieferland
ab
0,86 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
C
D
G
S
Z
Preis
Menge
AFA203.016.012
16mm x 1/4"
14
14
16
1/4" (13,16mm)
19
6
1,99 €*
Stk.:
AFA203.020.009
20mm x 1/8"
10
14
20
1/8" (9,73mm)
22
7
0,86 €*
Stk:
AFA203.020.012
20mm x 1/4"
10
16
20
1/4" (13,16mm)
22
6
0,86 €*
Stk.:
AFA203.020.016
20mm x 3/8"
14
16
20
3/8" (16,66mm)
22
6
1,81 €*
Stk.:
AFA203.025.016
25mm x 3/8"
14
19
25
3/8" (16,66mm)
27
8
2,36 €*
Stk.:
AFA203.025.020
25mm x 1/2"
17
19
25
1/2" (20,96mm)
27
8
2,36 €*
Stk.:
AFA203.032.020
32mm x 1/2"
17
22
32
1/2" (20,96mm)
36
8
1,99 €*
Stk.:
AFA203.032.025
32mm x 3/4"
19
22
32
3/4" (26,44mm)
36
8
1,99 €*
Stk.:
AFA203.040.020
40mm x 1/2"
17
26
40
1/2" (20,96mm)
46
11
2,59 €*
Stk.:
AFA203.040.025
40mm x 3/4"
19
26
40
3/4" (26,44mm)
46
11
3,40 €*
Stk.:
AFA203.050.012
50mm x 1/4"
20
31
50
1/4" (13,16mm)
55
10
2,33 €*
Stk:
AFA203.050.020
50mm x 1/2"
19
31
50
1/2" (20,96mm)
55
10
2,33 €*
Stk.:
AFA203.050.025
50mm x 3/4"
20
31
50
3/4" (26,44mm)
55
10
2,33 €*
Stk.:
AFA203.050.032
50mm x 1"
20
31
50
1" (33,25mm)
55
10
2,33 €*
Stk.:
AFA203.063.020
63mm x 1/2"
17
38
63
1/2" (20,96mm)
65
13
7,09 €*
Stk.:
AFA203.063.025
63mm x 3/4"
19
38
63
3/4" (26,44mm)
65
13
7,09 €*
Stk.:
AFA203.063.032
63mm x 1"
21
38
63
1" (33,25mm)
65
13
6,85 €*
Stk.:
AFA203.063.040
63mm x 1 1/4"
23
38
63
1 1/4" (41,91mm)
65
13
3,55 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Reduzierring Achtkant, Klebestutzen x Innengewinde

Anschluss:
Klebestutzen x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
PVC-U Reduzierring Vergleich

Der Unterschied zwischen den Reduzierringen

Rechts Version A: der Reduzierring wird in die Muffe eingeklebt, der Achtkant bleibt vor der Muffe stehen und dient zur Aufnahme eines Konterschlüssels bei der Montage

Links Version B: der Reduzierring wird in die Muffe komplett eingeklebt, ein weiterer Fitting mit Aussengewinde kann direkt an die Muffe angesetzt werden

Vorteil Version A: der vorstehende 8-Kant ermöglicht es, während des Einschraubvorganges des Gegengewindes den Reduzierring mit Schraubenschlüssel o.ä. zu fixieren, so dass die Klebung zwischen Reduzierring und Muffe nicht durch seitlichen Druck unnötig strapaziert wird.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Angaben zur Produktsicherheit:

Hersteller:
Ningbo Liqu Technology Co., LTD
Add:5-1,Building No.7, Jin Yuanidustrial Zone, Xinpu Town,
315322 Cixi City Province, ZhejiangProvince, CN

Kontakt:
E-Mail: NBLQ@ht-connect.de

Verantwortliche Person:
HT CONNECT GmbH & Co. KG
Norisstraße 4
91257 Pegnitz

Kontakt:
E-Mail: info@ht-connect.de

Importeur:

宁波立趣科技有限公司
Ningbo Liqu Technology Co., LTD
Add:5-1,Building No.7Jin Yuanidustrial ZoneXinpu Town,
Cixi City Provice,ZhejiangProvince,China.315322
E-Mail: NBLQ@ht-connect.de

Angaben zur Produktsicherheit:

Hersteller:
Plimat - Plasticos Industriais Matos S.A.
Rua da Alemanha - Lote 35 Zona Industrial
M.nha Grande, PT, 2431-959

Kontakt:
E-Mail: plimat@plimat.pt


   Medien

AFA203.020.009

20mm x 1/8" .Step-File

AFA203.020.009

AFA203.020.012

20mm x 1/4" .Step-File

AFA203.020.012

AFA203.050.012

50mm x 1/4" .Step-File

AFA203.050.012

AFA203.050.020

50mm x 1/2" .Step-File

AFA203.050.020

AFA203.050.025

50mm x 3/4" .Step-File

AFA203.050.025

AFA203.050.032

50mm x 1" .Step-File

AFA203.050.032

PVC-U Reduzierring Achtkant, Klebestutzen x Innengewinde

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden

PVC Reduzierring Klebestutzen x Innengewinde - ein schneller und sauberer Übergang auf ein notwendiges Innengewinde.
Gängig sind Reduktionen bzw. Reduzierungen von 20mm auf 1/4 Zoll oder 50mm auf 1/4 Zoll um z.B. einen Manometer anzuschließen. PVC-Welt.de bietet Ihnen auch einen Reduzierring von 20mm auf 1/8 Zoll, so dass selbst kleinste Aussengewindedurchmesser angebunden werden können.
Mit den Gewindereduzierungen Reduzierringen 50mm x 3/4 Zoll und 50mm x 1 Zoll Innengewinde können schnell und einfach Be- und Entlüftungsventile oder Kugelhähne mit Aussengewinde in das Leitungssystem integriert werden.
