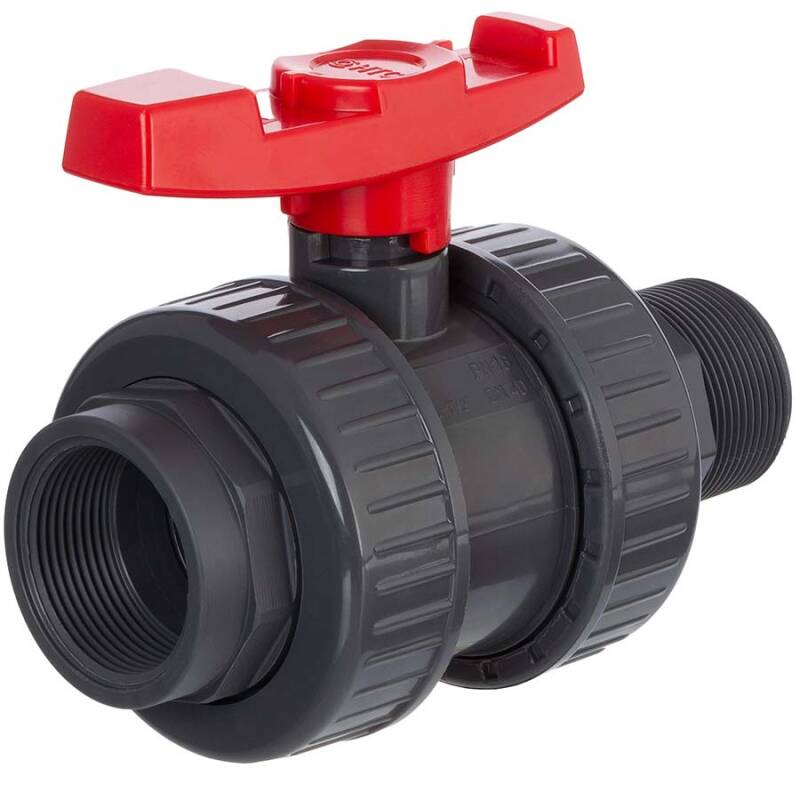

PVC-U Kugelhahn PTFE Innen- x Aussengewinde

Artikelnummer: AK0953
Auswahl Steuerzone / Lieferland
ab
7,34 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
D
D1
DN
H
L
L1
L2
Preis
Menge
AK0953.020.020
1/2" x 1/2"
67,5
1/2" (20,96mm)
12
79
96
17
15
7,34 €*
AK0953.025.025
3/4" x 3/4"
77
3/4" (26,44mm)
18
88
104
18
18
8,32 €*
Stk.:
AK0953.032.032
1" x 1"
87
1" (33,25mm)
24
102
119
21
18
10,33 €*
Stk.:
AK0953.040.040
1 1/4" x 1 1/4"
102
1 1/4" (41,91mm)
30
118
145
26
20
16,28 €*
Stk.:
AK0953.050.050
1 1/2" x 1 1/2"
119
1 1/2" (47,81mm)
35
136
175
28
30
21,71 €*
Stk.:
AK0953.063.063
2" x 2"
136
2" (59,61mm)
47,5
155
198
33
32
32,74 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Kugelhahn PTFE (Teflon) 2fach Überwurfmutter, Innen- x Aussengewinde

Anschluss:
2fach Überwurf, Innen- x Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Rot
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich

Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE (Teflon) Kugeldichtung, EPDM O-Ring




HTC AK0953 Kugelhahn Explosionsbild
 Nummer
 Bezeichnung  Material
 1
  Einlegeteil Innengewinde  PVC-U
 2
  Überwurfmutter  PVC-U
 3
  O-Ring  EPDM
 4
  Körper  PVC-U
 5
  Griff  Polypropylen
 6
  Kugelwelle  PVC-U
 7
  Wellendichtung  2fach EPDM
 8
  Kugeldichtung  PTFE (Teflon)
 9
  Kugel  PVC-U
 10
  Sicherheitsblock O-Ring  EPDM
 11
  Sicherheitsblock  PVC-U
 12
  Einlegeteil Aussengewinde  PVC-U
AK0950 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
  • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Kugeldichtung PTFE (Teflon)
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - gute allgemeine Medienbeständigkeit auch gegenüber leichten Säuren und Alkalien, sehr gute Beständigkeit gegen Ozon, UV-Strahlen, Salzlösungen (Salzwasser, Meerwasser), hohe Alterungs- und Witterungsbeständigkeit - nicht beständig gegenüber Kohlemwasserstoffflüssigkeiten (Benzine, Öle)
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung
  • NSF Zertifizierung für den Einsatz im Bereich Lebensmittelverarbeitung und Wasseraufbereitung

Ersatzteile Kugelhahn HTC Serie AK0953

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0105 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
AE0102 Überwurfmutter

Überwurfmutter
AE0104 O-Ringsatz

O-Ring Satz
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
