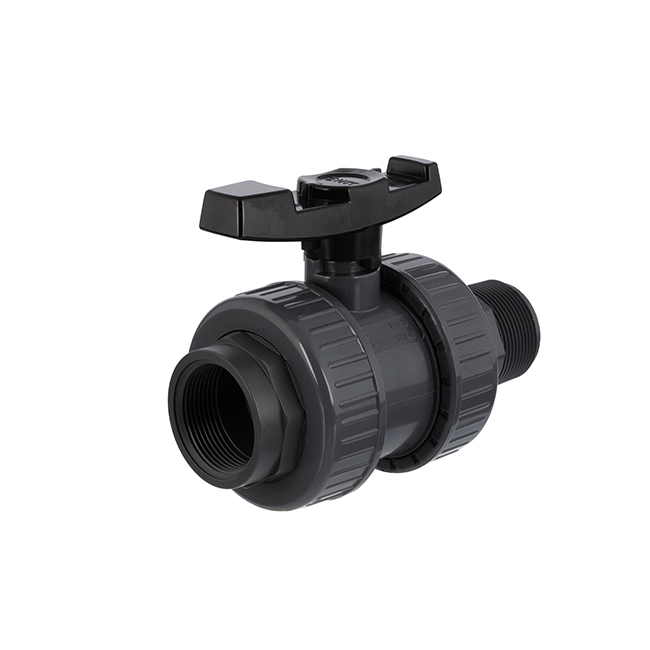

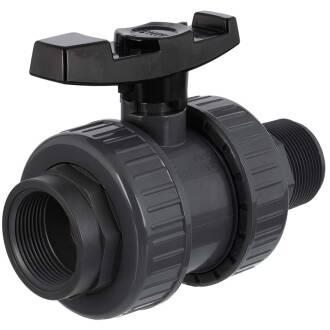

PVC-U Industrie Kugelhahn FPM VITON Innen- x Aussengewinde

Artikelnummer: AK0973
Auswahl Steuerzone / Lieferland
ab
10,72 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar

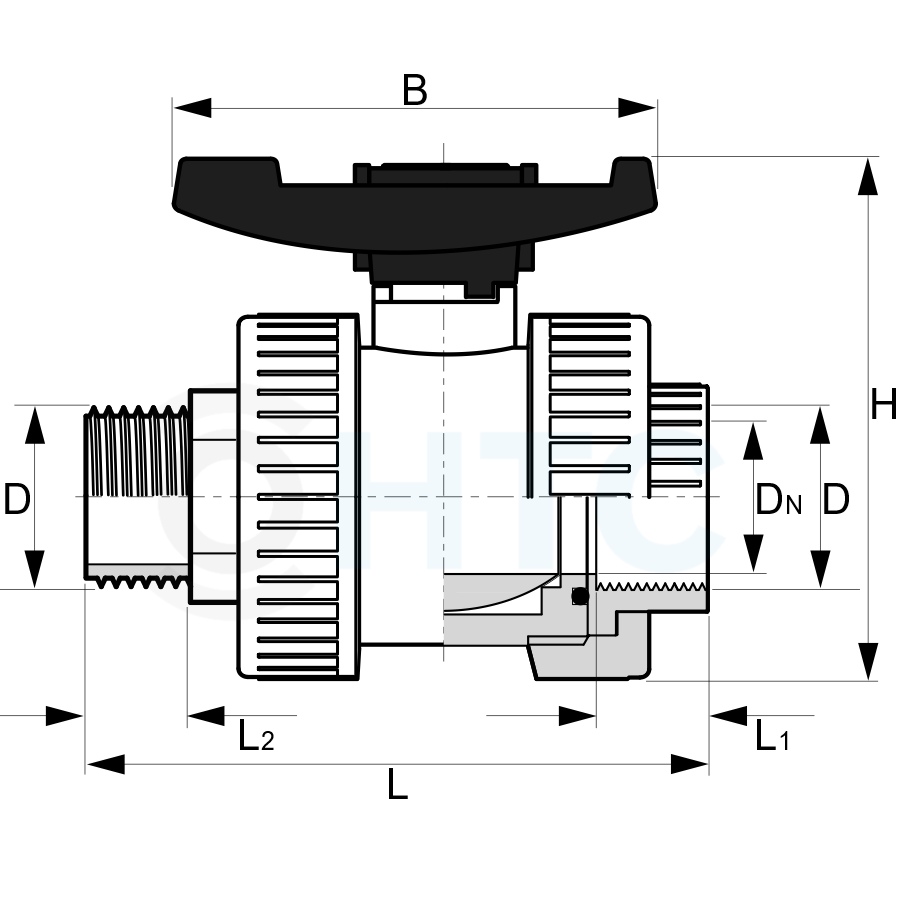

   Varianten

Artikel-Nr.
Variante
B
D
D1
DN
H
L
L1
L2
Preis
Menge
AK0973.020.020
1/2" x 1/2"
67,5
1/2"
1/2"
12
78,5
96,5
17
14,5
10,72 €*
AK0973.025.025
3/4" x 3/4"
76,5
3/4" (26,44mm)
3/4" (26,44mm)
18
88,5
105
18
18
11,97 €*
Stk.:
AK0973.032.032
1" x 1"
87
1" (33,25mm)
1" (33,25mm)
24,5
102,5
119
22
18
15,60 €*
Stk.:
AK0973.040.040
1 1/4" x 1 1/4"
101,5
1 1/4" (41,91mm)
1 1/4" x (41,91mm)
30
120
145
25
19
21,57 €*
Stk.:
AK0973.050.050
1 1/2" x 1 1/2"
119
1 1/2" (47,81mm)
1 1/2" (47,81mm)
35,5
137
173
28
30
33,70 €*
Stk.:
AK0973.063.063
2" x 2"
146
2" (59,61mm)
2" (59,61mm)
47,5
165
199
34
32
52,19 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Industrie Kugelhahn FPM VITON Innen- x Aussengewinde

Anschluss:
2fach Überwurf, Innen- x Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
FPM (Viton), Farbe Braun
Material:
PVC-U
Farbe:
Grau, Griff Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich

Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE (Teflon) Kugeldichtung, FPM (Viton) O-Ring

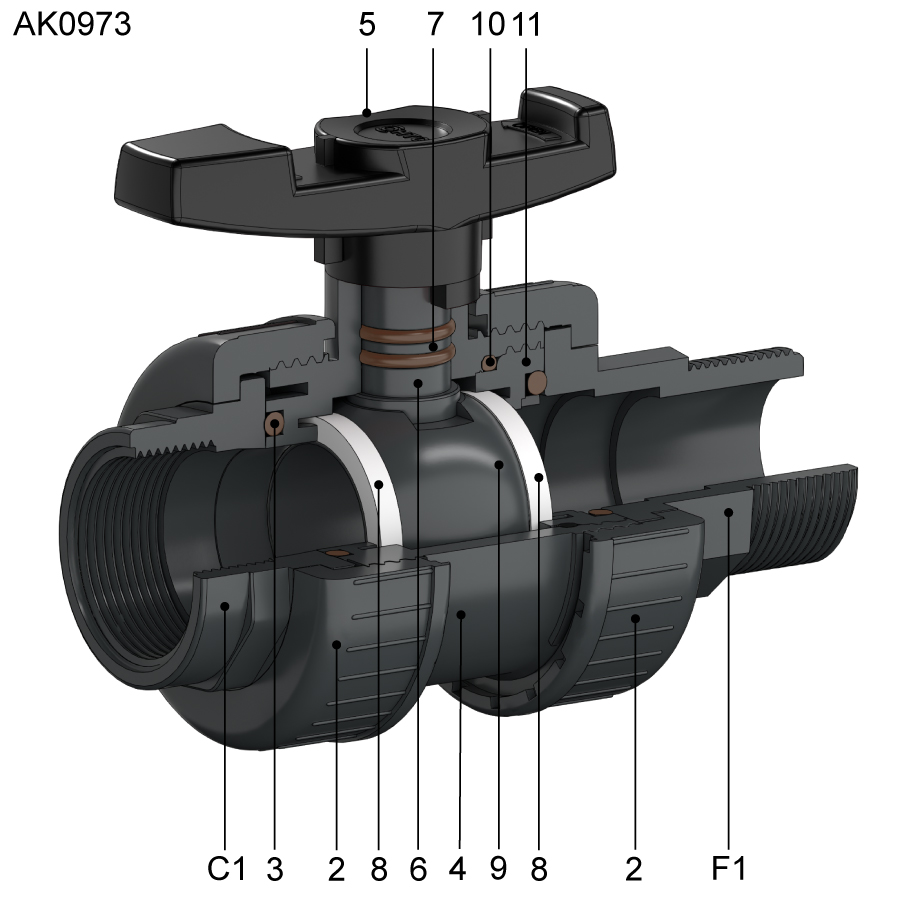

HTC AK0973 Kugelhahn Explosionsbild
 Nummer
 Bezeichnung  Material
 1
  Einlegeteil Klebemuffe  PVC-U
 2
  Überwurfmutter  PVC-U
 3
  O-Ring  FPM (Viton)
 4
  Körper  PVC-U
 5
  Griff  Polypropylen
 6
  Kugelwelle  PVC-U
 7
  Wellendichtung  2fach FPM (Viton)
 8
  Kugeldichtung  PTFE (Teflon)
 9
  Kugel  PVC-U
 10
  Sicherheitsblock O-Ring  FPM (Viton)
 11
  Sicherheitsblock  PVC-U
 12
  Einlegeteil Aussengewindegewinde  PVC-U
AK0973 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
  • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Kugeldichtung PTFE (Teflon)
  • O-Ring FPM (Viton)
  • industriell einsetzbar - hervorragende Beständigkeit gegen Ozon, Sauerstoff, Mineralöle, synthetische Hydraulikflüssigkeiten, Kraftstoffe, Aromate, viele organische Lösungsmittel und Chemikalien.
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

Ersatzteile Kugelhahn HTC Serie AK0973

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0105 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
AE0102 Überwurfmutter

Überwurfmutter
AE0104.FPM O-Ringsatz FPM

O-Ringsatz FPM
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
