PVC-U Durchflussmessgerät Süsswasser 2fach Klebemuffe

Artikelnummer: AK0300
Auswahl Steuerzone / Lieferland
ab
17,66 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll

wichtiger Hinweis

Bitte beachten Sie unter Technische Informationen den Hinweis zum Variantendetail.

  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
D
D1
L
L1
Messbereich
Gewicht
Preis
Menge
AK0300.010.020
20mm, 10 - 100 l/h
20
45
202
10 - 100 l/h
120
17,66 €*
Stk:
AK0300.025.020
20mm, 25 - 250 l/h
20
45
202
25 - 250 l/h
120
17,66 €*
Stk:
AK0300.050.020
20mm, 50 - 500 l/h
20
45
202
50 - 500 l/h
120
17,66 €*
Stk:
AK0300.100.020
20mm, 100 - 1000l/h
20
45
202
100 - 1000 l/h
120
17,66 €*
Stk:
AK0300.250.025
25mm, 250 - 2500l/h
25
60
226
20
250 - 2500 l/h
230
28,55 €*
Stk:
AK0300.000.032
32mm, 250 - 2500l/h
32
60
226
250 - 2500 l/h
230
28,55 €*
Stk:
AK0300.000.040
40mm, 0,6 - 6m³/h
40
74
288
25
0,6 - 6 m³/h
412
43,19 €*
Stk:
AK0300.000.050
50mm, 1,6 - 16m³/h
50
98
341
1,6 - 16 m³/h
1010
77,35 €*
Stk:
AK0300.000.063
63mm, 1,6 - 16m³/h
63
98
341
1,6 - 16 m³/h
1010
77,35 €*
Stk:
AK0300.005.075
75mm, 5 - 25m³/h
75
122
430
5 - 25 m³/h
2550
125,62 €*
Stk:
AK0300.008.075
75mm, 8 - 40m³/h
75
122
430
8 - 40 m³/h
2550
125,62 €*
Stk:
AK0300.012.075
75mm, 12 - 60m³/h
75
122
430
12 - 60 m³/h
2550
125,62 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Durchflussmessgerät Durchflußmesser 2fach Klebemuffe, Version Süsswasser

Anschluss:

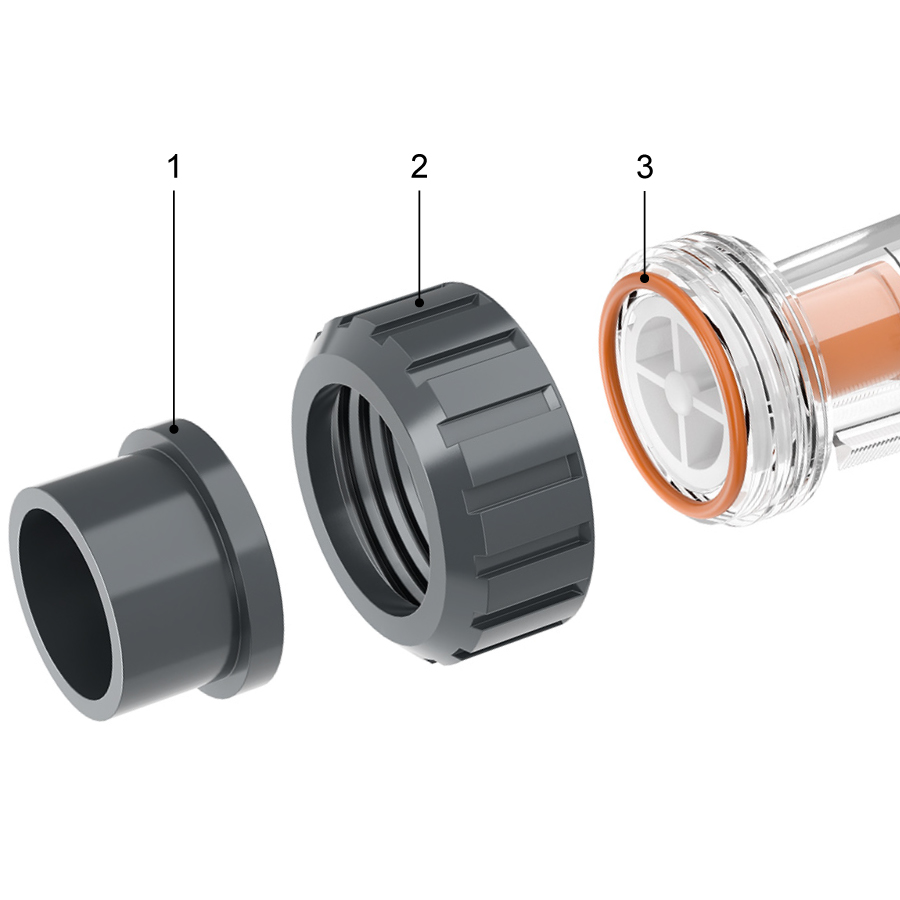

2fach Klebemuffe 2/3 Verschraubung
Toleranz:
+/- 4%, Wasser bei 20°C
Temperatur:
0°C bis max. 40°C
Arbeitsdruck (PN):
max. 6 bar bei 20° C
Material Anschlussmuffe:
PVC-U, Farbe Grau
Material Messrohr:
Polystyrol, Transparent
Führungsstab:
INOX Edelstahl

Technische Information

Durchflußmesser Ablesekante

Im Detail

Im konischen Messrohr befindet sich der frei rotierende Schwebkörper. Die Ablesung der Durchflußmenge erfolgt an der Oberkante des roten Schwebekörpers.
Je mehr Wasser von unten einströmt, desto höher innerhalb des Messrohrs platziert sich der Schwebkörper.

fast facts

  • Durchflussmenge ablesbar an der Oberkante des Schwimmers
  • senkrechter Einbau - schräger Einbau ergibt Messungenauigkeit
  • Führungsstab Edelstahl - nicht für salzhaltiges Wasser geeignet

Variantendetail: Version 25mm besteht aus Typ 32mm und zwei Reduzierringen, Version 50mm besteht aus Typ 63mm und zwei Reduzierringen, welche jeweils separat beiliegen.

Einschränkung: Ausschließlich für Süsswasser geeignet.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
