Beschreibung

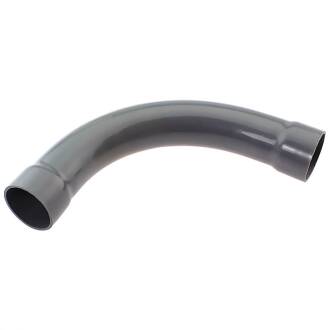

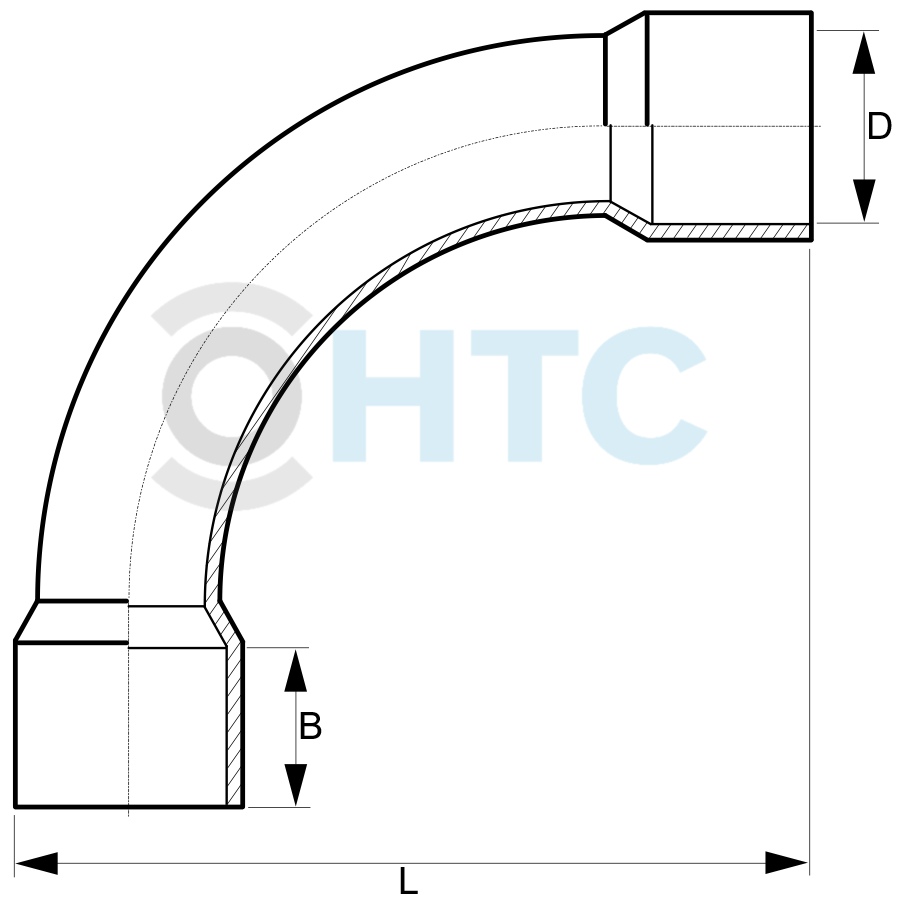

PVC-U Bogen lang 90° aus Rohr 10 bar, 2fach Klebemuffe
Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Hellgrau
Wichtig: Im Gegensatz zu Spritzgussfittings werden diese Fittings aus Rohr thermisch verformt. Die Maße sowie die Ausführung können deshalb z.T. leicht abweichen.
Der PVC Bogen in 90 Grad lange Ausführung hat im Vergleich zu einem PVC-U Winkel 90° oder einem PVC-U Bogen kurze Ausführung den geringsten Widerstand gegenüber hindurchströmenden Flüssigkeiten. Jede Richtungsänderung, ja jedes Rohr verursacht durch den Reibungswiderstand eine negative Beeinflußung der Durchflußmenge. Beim Hindurchfließen von Formstücken wie Winkel entstehend Wirbel, welche zur Abbremsung der Flüssigkeit führen. Ist der Durchfluß weniger abrupt, wie im Vergleich Winkel zu Bogen kurz zu Bogen lang kommt es zu einer geringeren Wirbelbildung, wodurch eine stabilere Durchflussgeschwindigkeit gewährleistet wird.
Bogen lang vs Bogen kurz vs Winkel
Der PVC-U Winkel ist sicherlich der meistverkaufte Fitting, mit dem sich auf kurze Distanz ein Knick von 90 Grad realisieren läßt. Auf Grund seiner kurzen 90 Grad Biegung wird er auch Kniestück genannt. PVC-Winkel oder PVC-Knickstücke sind die Standardformteile in einem Rohrleitungssystem. Auf kurze Strecke, auf engstem Raum läßt sich eine Richtungsänderung um 90 Grad erzielen - zwei Winkel hintereinander gesetzt ergeben einen Halbkreis , d.h. eine Richtungsänderung von 180 Grad - gegensätzlich verklebt erzielen Sie einen S-Bogen. Auf Grund des günstigen Preises ist der PVC-U Winkel die beste Wahl wenn auf Strömungsverluste keine Rücksicht genommen werden muss.
Hoher Reibungswiderstand führt zum Abbremsen der Flüssigkeit und einer instabileren Strömung. In einem Leitungssystem, bei dem eine hohe und konstante Durchflussmenge benötigt wird sind PVC-Winkel nicht die erste Wahl, da Wirbelbildung im Winkel die hindurchfließende Flüssigkeit stark abbremst. Wo es auf hohe Durchflussraten ankommt oder bei Pumpen, welche eine hohe Fördermenge, aber schwache Förderhöhe (z. B. Teichbereich aufzeigen sind PVC Bögen die bessere Wahl.
