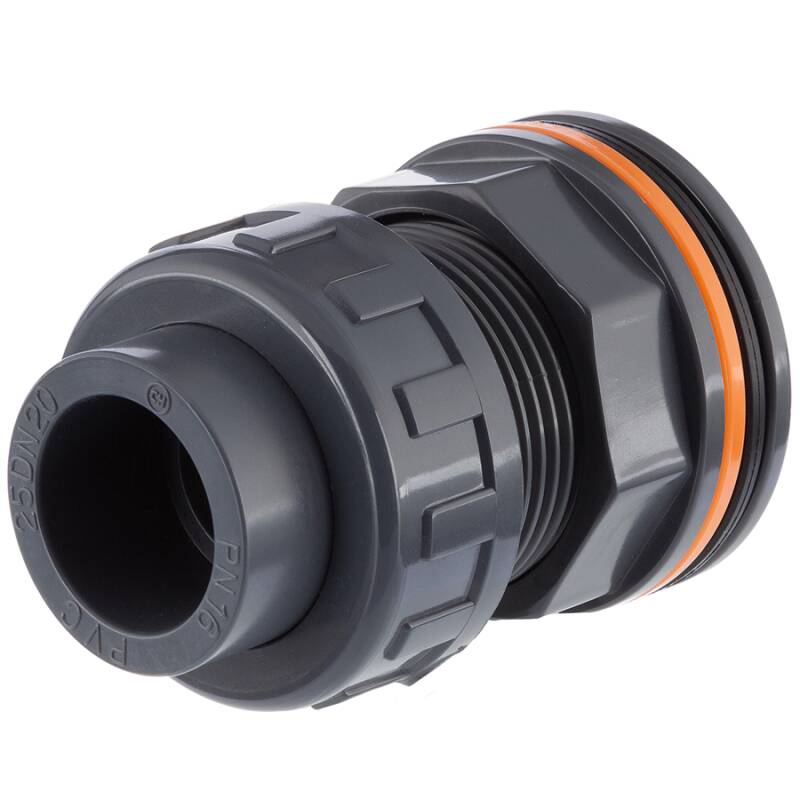

PVC-U Behälteranschluss mit Verschraubung, Klebemuffe

Artikelnummer: AF0826
Auswahl Steuerzone / Lieferland
ab
5,50 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
D
G
L
L1
L2
L3
Preis
Menge
AF0826.025.016
3/4" x 16mm
39,5
16
3/4" (26,44mm)
65
16
3
32,5
5,50 €*
Stk.:
AF0826.032.020
1" x 20mm
46
20
1" (33,25mm)
71,5
21
4
35
7,20 €*
Stk.:
AF0826.040.025
25mm x 1 1/4"
55,5
25
1 1/4" (41,91mm)
78
23
4
39,5
8,33 €*
Stk.:
AF0826.050.032
1 1/2" x 32mm
66
32
1 1/2" (47,81mm)
92,5
27,5
5
44,5
11,38 €*
Stk.:
AF0826.063.040
2" x 40mm
80
40
2" (59,61mm)
96
28
5
41
14,18 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Behälteranschluß mit Verschraubung, Klebemuffe

Anschluss:
2/3 Verschraubung mit Klebemuffe
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung zum Behälter durch Flachdichtung
Gewinde Überwurfmutter:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung durch Flachdichtung
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Behälteranschluss ,it Verschraubung Klebemuffe
  • ideal im Behälter- bzw. Tankboden für die (fast) Komplettentleerung
  • flacher Auslauf
  • Anschluss des Rohrsystems mittels 2/3 Verschraubung mit Klebemuffe
  • mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
  • Rohrleitungssystem trennbar vom Behälteranschluss ohne Demontage der Tankdurchführung

Gewinde mind. Bohrung
1/2" 21,0mm
3/4" 26,5mm
1" 33,5mm
1 1 /4" 42,0mm
1 1/2" 48,0mm
2" 60,0mm

Verarbeitungstipp: Fixieren Sie den flachen Auslauf am Boden des Behälters im Silikonbett o.ä. Dies hilft einerseits zum Ausgleich bei kleinsten Unebenheiten im Behälterboden und gleichzeitig wird hiermit eine perfekte Abdichtung erzielt. Die Überwurfmutter mit der Flachdichtung verwenden Sie von der gegenüberliegenden Seite zur Fixierung und wischen überflüssiges Silikon mit einem fusselfreiem Tuch weg. Nach der Trockenzeit des Silikons (24h) kann die Tankdurchführung mit flachem Auslauf genutzt werden.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
