Beschreibung

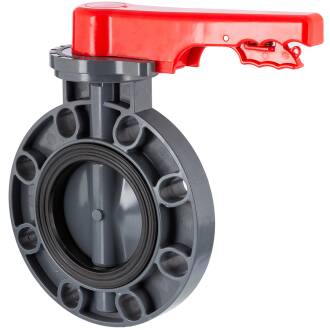

PVC-U Absperrklappe
Anschluss:
Montage zwischen Flansche
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser, ab 160mm max. 6 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Material:
PVC-U
Farbe:
Grau, Griff Rot
Einsatzbereich:
- PVC-U Klappenteller
- Achse Stahl verzinkt
- PP Handhebel mit Arretiermechanismus
- Vollmanteldichtung
- minimaler Druckverlust bei geringen Einbaumaßen
- die Variantenangabe (z.B. 63mm) bezieht sich auf die benötigte Flanschdimension
Arretierbarer Handhebel
Steuerung des Durchflusses über einrastbaren Handhebel. Eine optimale Stellung kann nach Veränderung einfach wieder hergestellt werden. Auch ein hoher Durchflussdruck kann die gewählte Einstellung nicht verändern.
Vollmanteldichtung
Die hochwertige Vollmanteldichtung umschließt den kompletten PVC-U Körper im Klappenbereich. Kein Verrutschen der Dichtung während der Montage.
Angaben zur Produktsicherheit:
Hersteller:
Ningbo Liqu Technology Co., LTD
Add:5-1,Building No.7, Jin Yuanidustrial Zone, Xinpu Town,
315322 Cixi City Province, ZhejiangProvince, CN
Kontakt:
E-Mail: NBLQ@ht-connect.de
Verantwortliche Person:
HT CONNECT GmbH & Co. KG
Norisstraße 4
91257 Pegnitz
Kontakt:
E-Mail: info@ht-connect.de
Importeur:
宁波立趣科技有限公司
Ningbo Liqu Technology Co., LTD
Add:5-1,Building No.7Jin Yuanidustrial ZoneXinpu Town,
Cixi City Provice,ZhejiangProvince,China.315322
E-Mail: NBLQ@ht-connect.de
宁波立趣科技有限公司
Ningbo Liqu Technology Co., LTD
Add:5-1,Building No.7Jin Yuanidustrial ZoneXinpu Town,
Cixi City Provice,ZhejiangProvince,China.315322
E-Mail: NBLQ@ht-connect.de
Medien
Es stehen aktuell keine Mediendateien zur Verfügung.
PVC-U Absperrklappe zur Montage zwischen Flanschverbindungen
PVC-U Absperrklappen sind konzipiert für den industriellen Rohrleitungsbau und weisen, wie gewohnt vom Werkstoff PVC-U (PVC starr) eine hohe chemische Beständigkeit auf. Absperrklappen werden mittels eines arretierbaren Handhebels geöffnet und geschlossen und gerade auf Grund des arretierbaren Handhebels hervorragend zur Regulierung der durchfließenden Flüssigkeit geeignet. Die einmal ausgewählte Stellung läßt sich nach Änderung so jederzeit wieder einstellen.
PVC-U Absperrklappen sind für den professionellen Teichbauer und Poolbauer die erste Wahl, da vorallem bei größeren Durchmessern 110mm, 125mm, 160mm, 200mm die Vorteile gegenüber einem Kugelhahn oder einem Zugschieber klar ersichtlich sind.
Absperrklappe im Vergleich zu Kugelhahn und Zugschieber
Die PVC-U Absperrklappe gehört neben den Kugelhähnen zu den wichtigen Stell- und Regelelementen im Anlagenbau oder Apparatebau. Der Schließteller oder auch Klappenscheibe wird mittig geführt und dichtet weich gegen die umlaufende Formdichtung ab. Der ergonomisch geformte Langhebel ermöglicht eine leichte Handhabung der PVC-U Absperrklappe.
Die PVC-U Absperrklappe mit Handhebel hat eine Dichtungsmanschette aus EPDM mit doppelter Funktion. Sie dient zur hydraulischen Abdichtung und schützt gleichzeitig den Körper der Armatur vor aggressiven Medien. Die PVC-U Absperrklappe wird ohne zusätzliche Dichtung zwischen den Flanschen verbaut. Die 8-Loch Führung ab 90mm sorgt für gleichmäßigem Schraubenanzug und optimaler Dichtigkeit.
