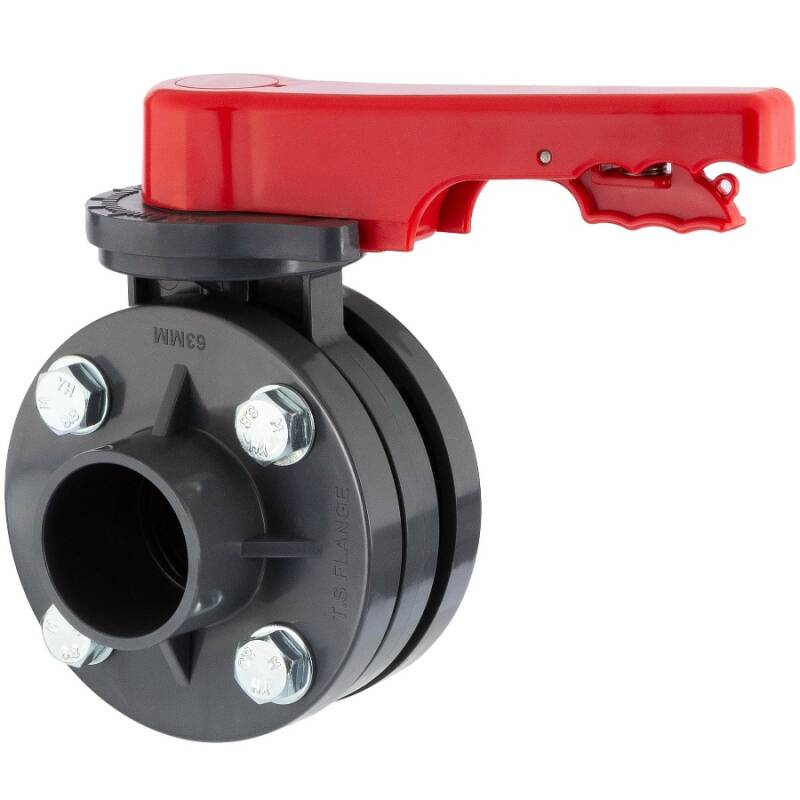

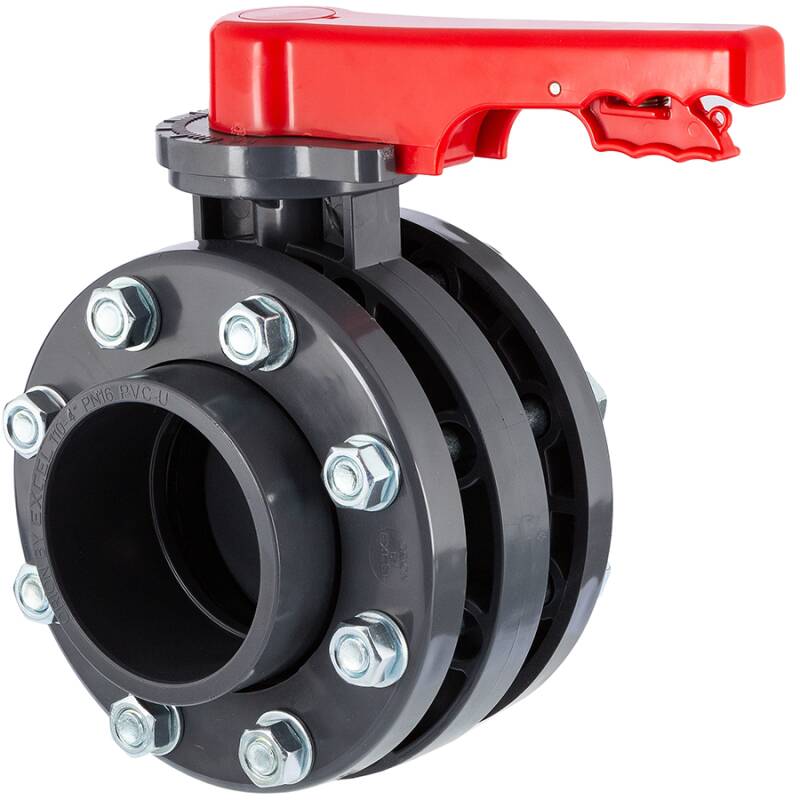

PVC-U Absperrklappe Flanschsatz Losflansch

Artikelnummer: AK0003
Auswahl Steuerzone / Lieferland
ab
79,69 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
B
D
F
H
Schraube
Rohr A-ø
Preis
Menge
PVC-U Absperrklappe Flanschsatz Losflansch 63mm - 2"
AK0003.000.063
63mm - 2"
98
63
38
165
4x M16 x 120
63
79,69 €*
Stk.:
PVC-U Absperrklappe Flanschsatz Losflansch 75mm - 2 1/2"
AK0003.000.075
75mm - 2 1/2"
106
75
45
185
4x M16 x 130
75
88,51 €*
Stk.:
PVC-U Absperrklappe Flanschsatz Losflansch 90mm - 3"
AK0003.000.090
90mm - 3"
112
90
50
200
4x M16 x 130
90
132,96 €*
Stk.:
PVC-U Absperrklappe Flanschsatz Losflansch 110mm - 4"
AK0003.000.110
110mm - 4"
128
110
61
220
8x M16 x 140
110
149,46 €*
Stk.:
PVC-U Absperrklappe Flanschsatz Losflansch 125mm - 5"
AK0003.210.125
125mm - 5"
138
125
69
245
8x M16 x 160
125
129,38 €*
PVC-U Absperrklappe Flanschsatz Losflansch 160mm - 6"
AK0003.000.160
160mm - 6"
148
160
86
285
8x M20 x 180
160
266,98 €*
Stk.:
PVC-U Absperrklappe Flanschsatz Losflansch 200mm - 8"
AK0003.000.200
200mm - 8"
179
200
104
352
8x M20 x 220
200
Keine Express-Lieferung
397,77 €*

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Absperrklappe Flanschsatz Losflansch

Anschluss:
inkl. je 2 Bundbuchsen/Losflansche sowie Schraubensatz
Schrauben:
bis 75mm 4 Schrauben, ab 90mm 8 Schrauben
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C, ab 160mm max. 6 bar
Material:
PVC-U
Farbe:
Grau
  • PVC-U Klappenteller
  • Achse Stahl verzinkt
  • PP Handhebel mit Arretiermechanismus
  • O-Ringe/Dichtung EPDM
  • minimalster Druckverlust bei geringen Einbaumaßen
  • die Variantenangabe (z.B. 63mm) bezieht sich auf die benötigte Flanschdimension

Arretierbarer Handhebel


Steuerung des Durchflusses über einrastbaren Handhebel. Eine optimale Stellung kann nach Veränderung einfach wieder hergestellt werden. Auch ein hoher Durchflussdruck kann die gewählte Einstellung nicht verändern.

AR0001 Handhebel Arretierung

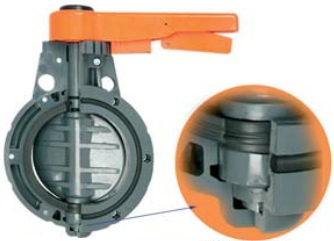

Vollmanteldichtung


Die hochwertige Vollmanteldichtung umschließt den kompletten PVC-U Körper im Klappenbereich. Kein Verrutschen der Dichtung während der Montage.

AR0001 Vollmanteldichtung
