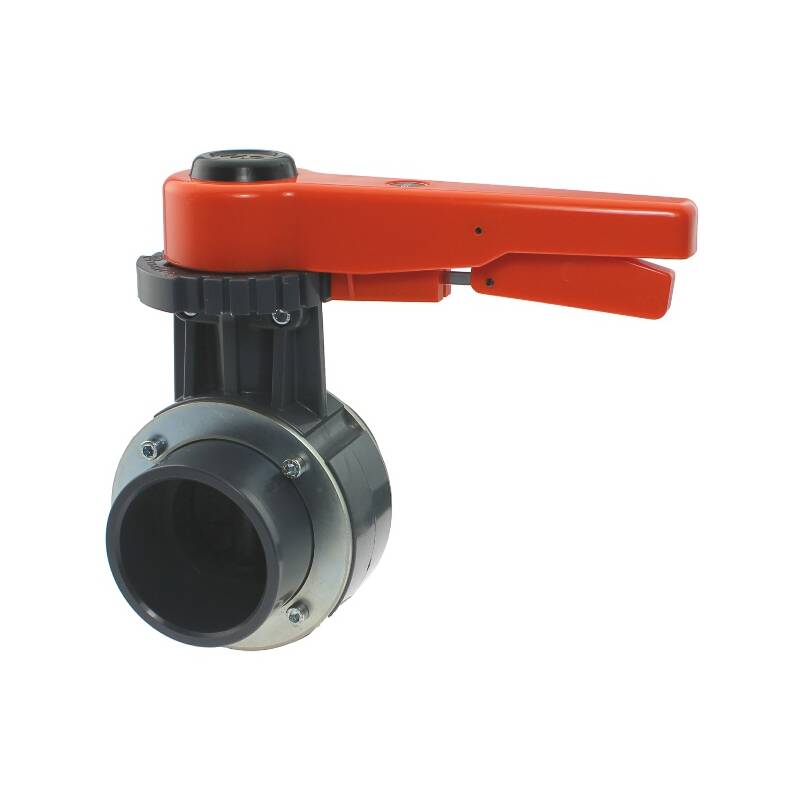

PVC-U Absperrklappe 2fach Klebemuffe

Artikelnummer: AK0004
Auswahl Steuerzone / Lieferland
ab
125,77 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
A
B
D
D1
D2
H
H1
H2
P
X
Gewicht
Preis
Menge
AK0004.000.075
75mm
49,5
126
65
75
90
239,5
65
126,5
209,5
103
2043
125,77 €*
Stk.:
AK0004.000.090
90mm
50
154
80
90
105
254,5
72
134,5
209,5
103
2297
137,86 €*
Stk.:
AK0004.000.110
110mm
48
160
100
110
125
296
94,5
153,5
209,5
103
2749
157,08 €*
Stk.:
AK0004.000.125
125mm
56
180
125
125
140
310,8
109,5
153,5
209,5
103
3965
193,49 €*
Stk.:
AK0004.000.160
160mm
64
212
150
160
184
345
123
174
299
103
5490
241,53 €*
Stk.:
AK0004.000.200
200mm
72
256
200
200
220
407,7
145
215
299
103
9165
300,81 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Absperrklappe 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 6 bar bei 20°C, ab 160mm max. 4 bar
Material:
PVC-U
Farbe:
Grau
  • PVC-U Klappenteller
  • PVC-U Klappendichtring EPDM
  • Achse Stahl verzinkt
  • PP Handhebel mit Arretiermechanismus

DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
