Variants

Product picture
Item no.
Variation
DN
G
H
L
L1
Price
Quantity
PP manifolds and fittings
BF0103.000.032
Verbinder F/F
20
1" (33,25mm)
---
64
---
3,30 €*
pc.:
PP manifolds and fittings
BF0107.032.032

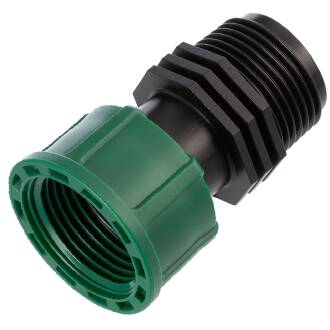

Verbinder M/F
20
1" (33,25mm)
---
58
---
2,01 €*
pc.:
PP coupling m/f 1" long version
BF0108.032.032
Verbinder M/F lange Version
19
1" (33,25mm)
---
97,5
---
3,64 €*
PP manifolds and fittings
BF0107.050.050
Verbinder M/F
32
1" 1/2 (47,81mm)
---
65
---
6,84 €*
pc.:
PP manifolds and fittings
BF0107.063.063
Verbinder M/F
43
2" (59,61mm)
---
72
---
10,47 €*
pc.:
PP manifolds and fittings
BF0104.032.032
Doppelnippel einseitig O-Ring
22
1" (33,25mm)
---
50
---
1,37 €*
PP manifolds and fittings
BF0104.050.050
Doppelnippel einseitig O-Ring
36
1 1/2" (47,81mm)
---
54
---
7,41 €*
pc.:
PP manifolds and fittings
BF0104.063.063
Doppelnippel einseitig O-Ring
45
2" (59,61mm)
---
58
---
11,20 €*
pc.:
PP manifolds and fittings
BF0205.032.025
Reduziernippel einseitig O-Ring
19
1" (33,25mm) x 3/4" (26,44mm)
---
49
---
1,21 €*
pc.:
PP manifolds and fittings
BF0205.050.040
Reduziernippel einseitig O-Ring
29
1 1/2" (47,81mm) x 1 1/4" (41,91mm)
---
53
---
5,08 €*
pc.:
PP manifolds and fittings
BF0205.063.050
Reduziernippel einseitig O-Ring
35
2" (59,61mm) x 1 1/2" (47,81mm)
---
58
---
7,47 €*
pc.:
PP manifolds and fittings
BF0409.000.032
Winkel F/F
20
1" (33,25mm)
---
68
---
3,14 €*
pc.:
PP manifolds and fittings
BF0409.000.050
Winkel F/F
33
1 1/2" (47,81mm)
---
102
---
11,36 €*
pc.:
PP manifolds and fittings
BF0409.000.063
Winkel F/F
43,5
2" (59,61mm)
---
112
---
16,15 €*
pc.:
PP manifolds and fittings
BF0410.032.032
Winkel M/F
19
1" (33,25mm)
---
68
---
2,58 €*
pc.:
PP manifolds and fittings
BF0410.050.050
Winkel M/F
33
1 1/2" (47,81mm)
---
101
---
8,76 €*
pc.:
PP manifolds and fittings
BF0410.063.063
Winkel M/F
45
2" (59,61mm)
---
112
---
13,29 €*
pc.:
PP manifolds and fittings
BF0523.032.032
T-Stück F/M/M
19
1" (33,25mm)
---
97
---
2,58 €*
pc.:
PP manifolds and fittings
BF0506.032.032
T-Stück F/F/M
19
1" (33,25mm)
---
103
---
3,31 €*
pc.:
PP manifolds and fittings
BF0509.032.032
Kreuz F/M/F/F
20
1" (33,25mm)
---
97
---
5,81 €*
pc.:
PP manifolds and fittings Compressed air connection
BF0981.032.032
Druckluftanschluss 7,2 Stecknippel / 1" AG
21
1" (33,25mm)
176
91
---
26,20 €*
pc.:
PP manifolds and fittings U-PVC male threaded end cap 1"
BF0817.000.032
PVC-U Gewindekappe 1"
---
1" (33,25mm)
---
---
---
0,65 €*
pc.:
PP manifolds and fittings PP female threaded end cap with gasket 1"
BF0818.000.032
PP Endkappe inkl. Dichtung
---
1" (33,25mm)
---
---
---
1,15 €*
pc.:
PP manifolds and fittings
BF0820.332.032
Verteiler M/F/F/F
21
1" (33,25mm)
50
189
96
17,33 €*
pc.:
PP manifolds and fittings
BF0820.432.032
Verteiler M/F/F/F/F
21
1" (33,25mm)
50
285
96
24,51 €*
pc.:
PP manifolds and fittings
BF0820.532.032
Verteiler M/F/F/F/F/F
21
1" (33,25mm)
50
383
96
31,96 €*
pc.:
PP manifolds and fittings O-Ring
BF0003.000.032
Ersatzdichtung 1"
---
---
---
---
---
0,35 €*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PP Polypropylen Verteilersystem Fitting mit Überwurfmutter

Das Verteilersystem mit Überwurfmuttern (Rollmuttern). Mittels dieser Einzelkomponenten lässt sich schier jede Variante eines modularen Verteilersystems aufbauen.
Die Überwurfmuttern sind mit innenliegenden O-Ringen bereits versehen und dichten gegen flachdichtende Aussengewinde ab.


Im Gegensatz zu einem Verteilersystem aus PVC-U punktet ein Verteilersystem aus Polypropylen mit allen Vorteilen dieses Kunststoffes, wie UV-Beständigkeit und höhere Wertigkeiten.

Anschluss:
Aussengewinde bzw. Überwurfmutter Innengewinde mit Dichtring
Legende:
F = female = Überwurfmutter incl. Dichtring
M = male = Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung gegeneinander mit integriertem Dichtring gegen flachdichtendes Aussengewinde
Temperatur:
0°C bis 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser, Verteiler für Bewässerungssysteme
Material:
PP Polypropylen / POM
O-Ring:
NBR
Farbe:
Schwarz, Überwurfmutter: Grün oder Schwarz

Wichtig: Die Verteilereinheiten sind nicht als hängender Verteiler an einer Wand geeignet ohne genügende Sicherung gegen Zugkräfte von aufsteigenden (anhängenden) Rohren oder schweren Seitenanbauten. Die dadurch entstehenden Kräfte können den Verteiler verformen. Rohre sind so zu sichern bzw. zu fixieren, dass keine Zugkräfte oder Seitenkräfte auf den Verteiler einwirken und eine Verformung bewirken können.


Die Vorteile von PP Polypropylen Verteilern im Vergleich zu PVC-U

  • absolut ungiftig, geruchs- und geschmackslos
  • geeignet für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten
  • beständig gegenüber anorganischen Salzen in wässrigen Lösungen, schwach organischen Säuren und Laugen, Alkohol und teilweise Ölen
  • sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä
  • schützt als elektrisch isolierendes Material gegen elektrochemische Korrosion und Perforation, welche durch Streuströme verursacht wird
  • Wetter-, Ozon und UV-beständig
  • Temperaturbeständig bis +60°C
  • leichtgängige Überwurfmuttern auch bei hohen Temperaturen
