Beschreibung

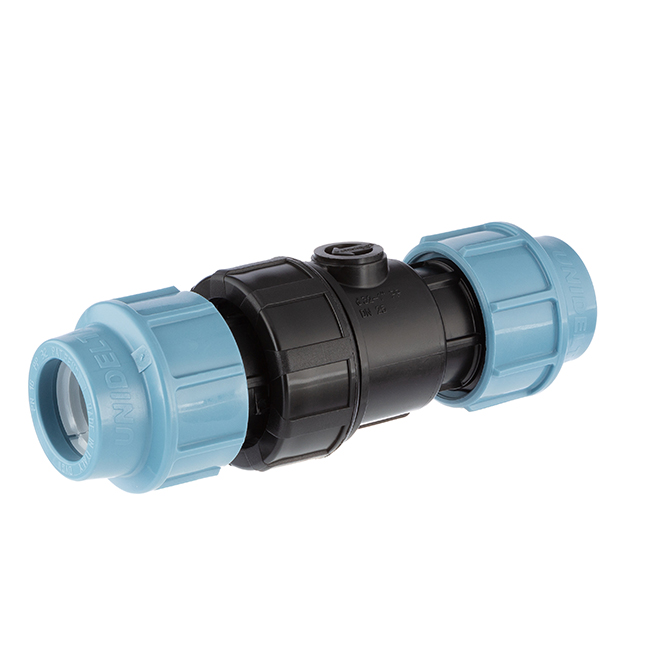

PP Rückschlagventil für PE-Rohr 2fach Klemme
Kompressionsrückschlagventil, Feder unterstützt, stehend oder liegend verbaubar, DVGW geprüft für den Trinkwassereinsatz
Anschluss:
2fach Klemme
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Zulassung:
DVGW, KIWA, WRAS
Material:
PP Polypropylen
O-Ring:
NBR
Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Unidelta Rückschlagventil im Beispieleinsatz

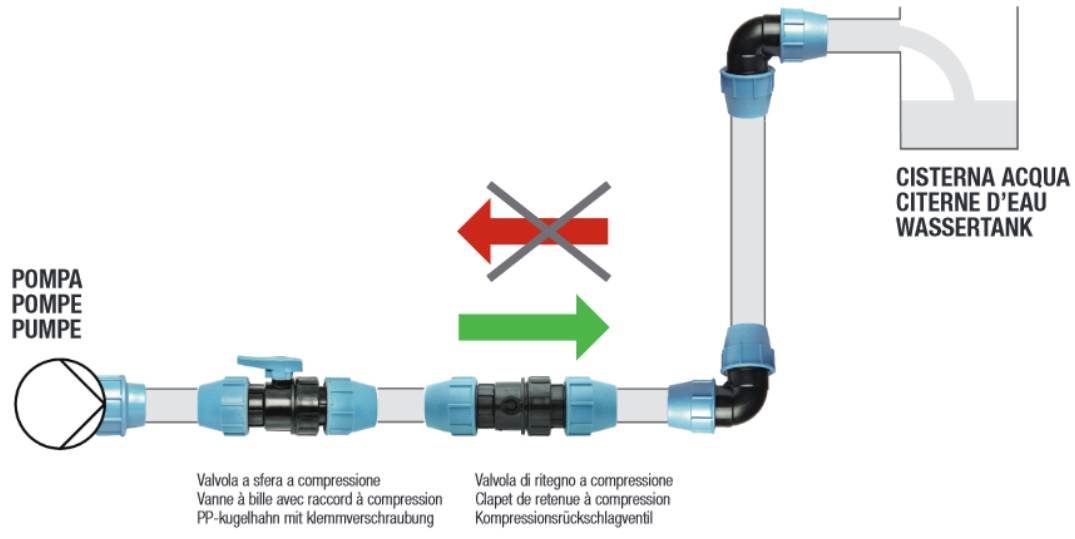

Schematisches Beispiel für eine Anwendung von Unidelta Kugelhahn in Verbindung mit Kompressionsrückschlagventil.
Einsetzbar bis max. PN 16 bar bei 20°C Wasser.
Klemmringverschraubung aus PP Polypropylen - universell einsetzbar
Trinkwasserversorgung:
- DVGW geprüft für den Trinkwassereinsatz
Bewässerung:
- Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
- Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
- Druckluft, Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
- Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit
Preis/Leistung:
- unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis
DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen
Festziehen der Überwurfmutter mit Spezialschlüssel
Unsere Empfehlung
Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.

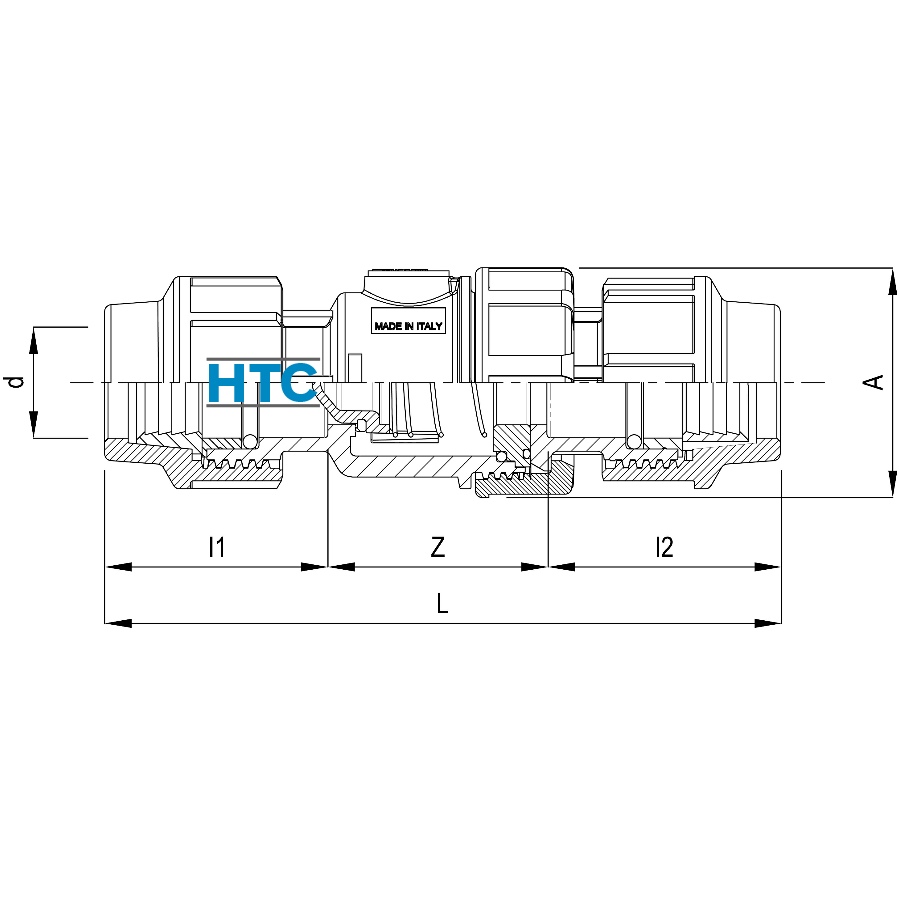

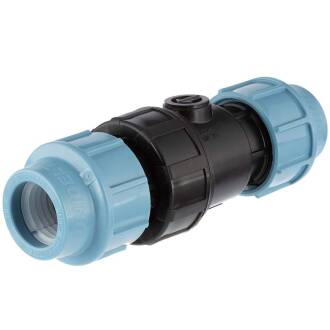

Rückschlagventil mit zwei Klemmringverschraubungen für PE-Rohr
Die PE-Rohre werden beidseitig angefast in die Klemme eingeschoben und verscraubt. Unsere Anleitung hierzu können Sie über den Button "verarbeiten von PP Klemm Fittings" aufrufen und auch als .pdf downloaden oder ausdrucken. Der Schließmechanismus in Kegelform wird mittels einer innenliegenden Feder an die Eingangsseite gedrückt und verschließt das Ventil. Durch die Schließung des Ventils mittels Federdruck kann das Rückschlagventil stehend und liegend verbaut werden.
Das Ventil ist geeignet zum Transport von Trinkwasser, sauberem Brauchwasser, Regenwasser und auch chlorhaltigem Wasser. Nicht zu verwenden bei salzhaltigen Medien, da die innenliegende Feder zwar aus V2A Edelstahl ist, diese aber in korrosiver Umgebung rostet.Unidelta Rückschlagventil Kompressionsrückschlagventil im Beispieleinsatz, beachten Sie bitte hierzu unser Anwendungsbeispiel. Die Fließrichtung ist auf dem Rückschlagventil mit Klemmverschraubung für PE-Rohr gekennzeichnet
Das Rückschlagventil mit Federspannung ist für jede Art von PE-Rohr geeignet. Wir bieten dies in unserem Webshop PVC-Welt.de in einer breiten Range an Anschlussdimensionen an:
- 2fach Klemmverschraubung 20mm
- 2x Klemmmuffe 25mm
- 2fach Klemme für PE-Rohr 32mm
- Klemmverschraubung 40mm
- PP Klemmverbinder Typ Unidelta Rückschlagventil mit 50mm
- Rückschlagventil check valve für die Wassertechnik Kaltwasserleitung PE-Rohr Klemme 63mm
Anbieterkennzeichnung:
UNIDELTA S.P.A.
Via Capparola Sotto, 4
25078 Vestone (Bs)
E-Mail: unidelta@unidelta.com
