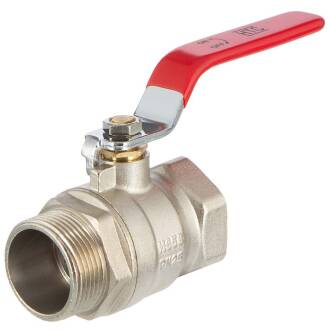

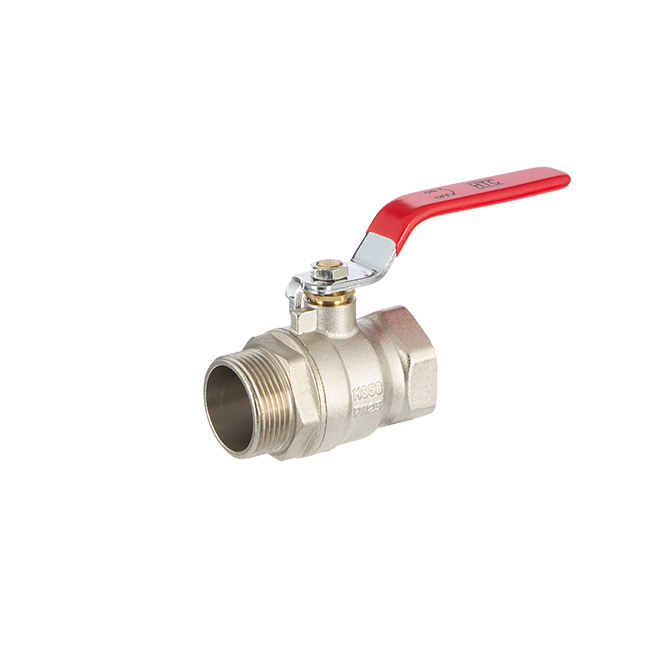

Messing Kugelhahn Stahlhebel, Innen x Aussengewinde

Artikelnummer: MA0002
Auswahl Steuerzone / Lieferland
ab
4,50 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
DN
G
H
L
L1
L2
L3
Preis
Menge
MA0002.020.020
1/2"
14
1/2" (20,95mm)
51
102
10,5
56
11
4,50 €*
Stk:
MA0002.025.025
3/4"
17
3/4" (26,44mm)
55
102
12
63
13
6,71 €*
Stk:
MA0002.032.032
1"
23
1" (33,25mm)
65
117
12
69
13
9,94 €*
Stk:
MA0002.040.040
1 1/4"
30
1 1/4" (41,91mm)
69
117
14
82
15
15,30 €*
Stk:
MA0002.050.050
1 1/2"
32
1 1/2" (47,81mm)
86
146
16
93
15,5
24,18 €*
Stk:
MA0002.063.063
2"
39,5
2" (59,61mm)
94
146
19
110
18
32,80 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Messing Kugelhahn Stahlhebel, Innen- x Aussengewinde

Anschluss:
Innen- x Aussengewinde DIN 259
Gewinde:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Einsatzgebiet:
geeignet für Druckluft, Kalt- und Warmwasser
Temperatur:
-20°C bis 150°C
Arbeitsdruck (PN):
25 bar bei 60°C
Material:
Messing MS 58 | CW614N
Dichtung:
PTFE (Teflon)
Durchlass:
full port - voller Durchlass
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Messing verchromt, Griff Überzug Farbe: Rot
MA0002 Kugelhahn Explosionsbild

Messing Kugelhahn Stahlhebel, Innen- x Aussengewinde


Nummer
  Bezeichnung  Material
1
  Körper  Messing
2
  Einsatz  Messing
3
  Kugelsitz  PTFE (Teflon)
4
  Körper  PVC-U
5
  Kugel  Messing hart verchromt
6
  Wellendichtung  PTFE (Teflon)
7
  Wellenmutter  Messing
8
  Hebel  Stahl verchromt
9
  Hebelmutter  Stahl verzinkt
10
  Hebelüberzug  PVC

orange dot Ersatzteile Messing Kugelhahn HTC MA0002

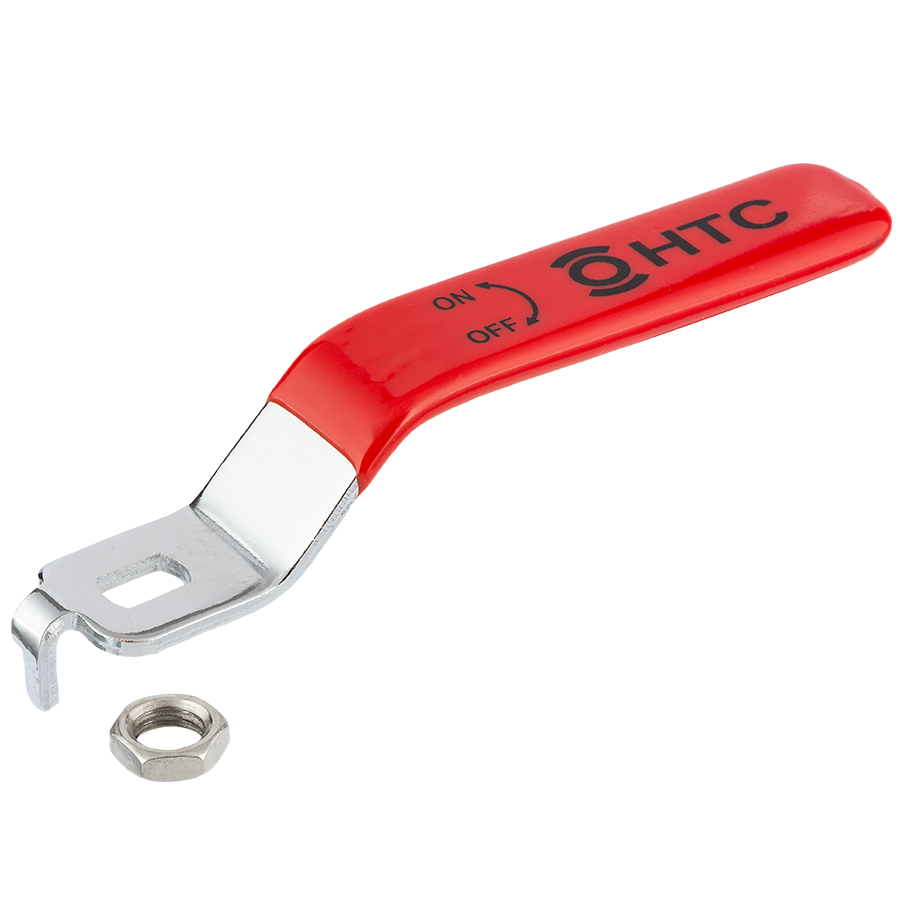

Stahlhebel Griff Rot für Messing Kugelhahn

Ersatzhebel Rot
Stahl verzinkt

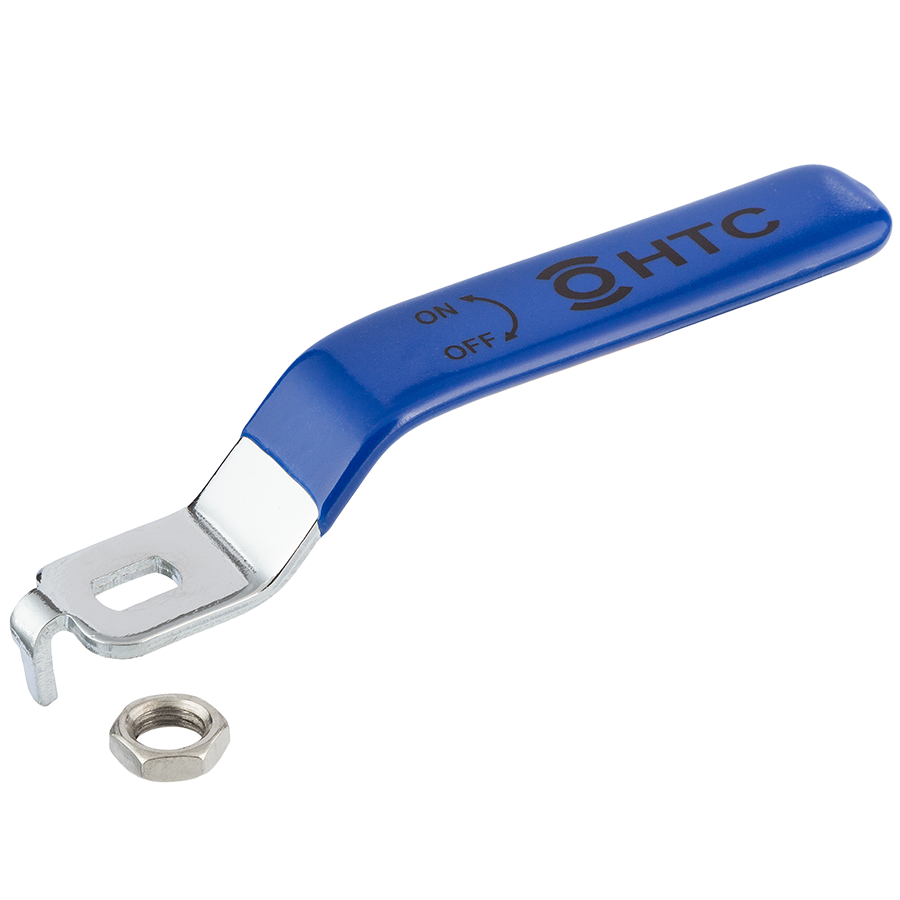

Stahlhebel Griff Blau für Messing Kugelhahn

Ersatzhebel Blau
Stahl verzinkt
