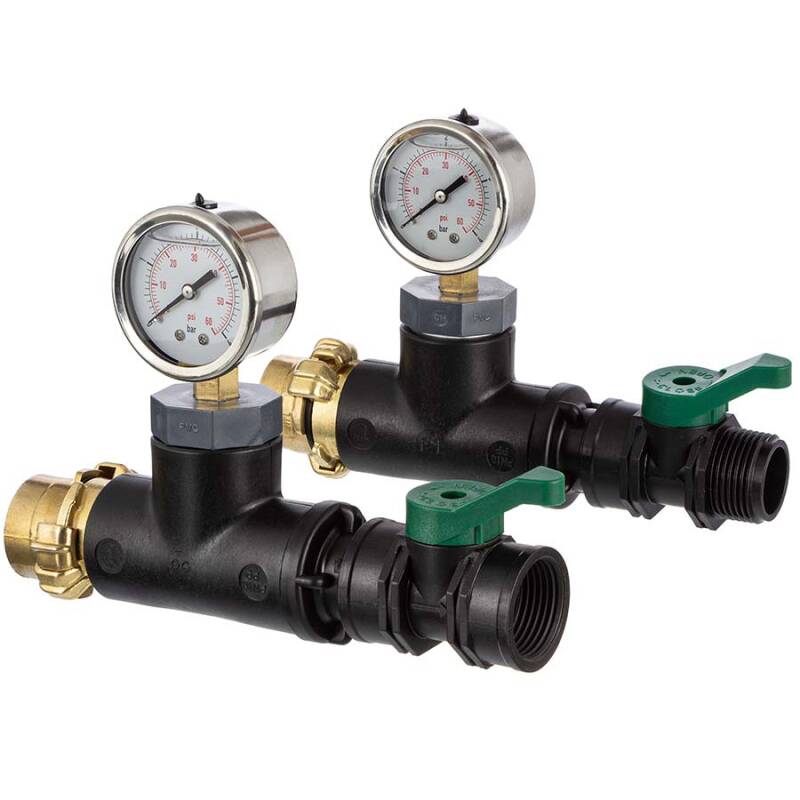

Messgerät für Druck- und Durchflussbestimmung

Artikelnummer: BW0003
Auswahl Steuerzone / Lieferland
ab
18,00 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
Anschluss
Preis
Menge
Messgerät für Druck- und Durchflussbestimmung Kugelhahn mit Aussengewinde - 3/4" Anschluss
BW0003.025.A32
Kugelhahn mit 1" (33,25) Aussengewinde
3/4" (26,44mm) Innengewinde
18,00 €*
Stk.:
Messgerät für Druck- und Durchflussbestimmung Kugelhahn mit Aussengewinde - 1" Anschluss
BW0003.032.A32
Kugelhahn mit 1" (33,25mm) Aussengewinde
1" (33,25mm) Innengewinde
18,39 €*
Stk.:
Messgerät für Druck- und Durchflussbestimmung Kugelhahn mit Innengewinde - 1" Anschluss
BW0003.032.I32
1" (33,25mm) Kugelhahn mit Innengewinde
1" (33,25mm) Innengewinde
19,14 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Messgerät für Druck- und Durchflussbestimmung

Das unverzichtbare Werkzeug für die Planung einer Bewässerungsanlage

  • aufgebaut als 1"-System für optimalen Durchfluss
  • hochwertiger Manometer 2" V2A Edelstahl mit Glyzerinfüllung
  • verfügbar in 3 Anschlussvarianten zur Abdeckung aller Wasserhahnanschlüsse
  • vormontiert, Teflonband für erneute Abdichtung liegt bei

Welchen Anschluss hat mein Wasserhahn?

Kein passender Anschluss zum vorhandenen Wasserhahn - das muss nicht sein.

Bitte überprüfen Sie an Hand eines Beispiels die Anschlussgröße Ihres Wasserhahns

MEHR LESEN Beispielwasserhahn Vermaßung G1

Aufbau in 1"-Größe und Manometer mit Glyzerinfüllung: Die Hauptleitung bzw. auch Ring-/Zonenleitung in einem Beregnungssystem ist meist ein PE-Rohr in der Dimension 32mm. Mit einem Messgerät in identischer Größe vermeiden Sie zusätzliche Abweichungen oder Ungenauigkeiten. Durch einen Manometer mit Glyzerinfüllung wird eine Ruhigstellung des Zeigers bei hohen Schwingungsbelastungen erreicht.
Durch das hochwertigere Messgerät erhalten Sie ein exakteres Messergebnis.


Wie viel Wasser steht Ihrem geplanten Bewässerungssystem zur Verfügung? Dieses Messgerät dient zur Bestimmung der verfügbaren Wassermenge

  • Schrauben Sie den GEKA-Adapter auf den Wasserhahn oder das vorhandene Außengewinde auf
  • das Messerät mit dem GEKA-Gegenstück am Adapter verbinden
  • Wasserhahn voll öffnen (Ablauf in geschlossenen Raum mit mind. 19mm (3/4") Schlauch)
  • Regulieren Sie den Wasserdurchfluss mit dem Kugelhahn am Messgerät so, dass am Manometer ein Leitungsdruck von 3,5 bar angezeigt wird
  • Befüllen Sie einen 10l Eimer und stoppen Sie die Zeit, welche dafür benötigt wird
Die durchgeführte Messung ist die Grundlage Ihrer weiteren Planung/Berechnung oder Produktauswahl. Ein Fehler an dieser Stelle kann weitreichende Korrekturen zu einem späteren Zeitpunkt nach sich ziehen. Führen Sie im Idealfall die Messung zu zweit durch und dies mehrere Male, so dass Sie einen sicheren Durchschnittswert erzielen können.
Als Beispiel wurde Ihr 10l Eimer in 20sec. befüllt.
  • 3.600 Sekunden / Stunde : 20 Sekunden = 180 Eimer
  • 180 Eimer x 10l = 1.800 Liter / Stunde
  • Ihrem geplanten Bewässerungsanlage stehen 1.800 Liter / Stunde zur Verfügung
  • Sie können als Beispiel in Theorie 18 Regner mit einem Stundenverbrauch von 100l betreiben. Ein eingeplanter Puffer ist jedoch empfehlenswert

Messgerät für Druck- und Durchflussbestimmung

Das Messgerät für Druck- und Durchflussbestimmung im Einsatz

Ermitteln Sie die maximale Entnahmemenge schnell und einfach mit unserem Messgerät für Druck- und Durchflussbestimmung. Die Glyzerinlagerung der Anzeige im hochwertigen Manometer verhindert ein "Zittern" der Anzeigenadel und ermöglicht so ein genaueres Einstellen und letztendlich eine genauere Mengenermittlung.

Arbeiten Sie mit mehreren Zonenkreisläufen, falls der Gesamtverbrauch der Regner die verfügbare Wassermenge am Leitungsstrang übersteigt. Planen Sie ebenfalls mehrere Bewässerungssektoren, wenn die Anforderungen Ihres Grundstückes unterschiedliche Beregnung benötigt.
