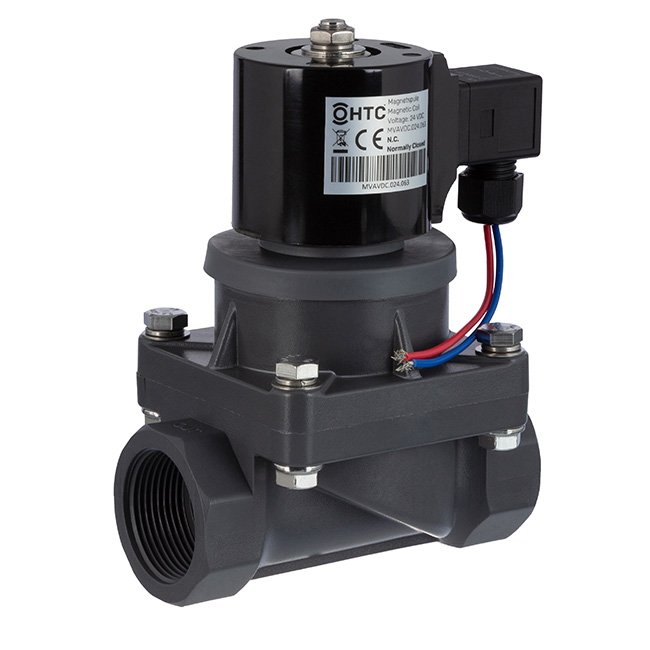

HTC PVC-U Magnetventil 24V DC, 2fach Innengewinde

Artikelnummer: MVAKDC
Auswahl Steuerzone / Lieferland
ab
31,87 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
B
G
H
H1
L
Preis
Menge
HTC PVC-U Magnetventil 24V DC, 2fach Innengewinde 1/2"
MVAKDC.024.020
1/2", 24V DC
63,5
1/2" (20.96mm)
131,5
116
77,5
66,72 €*
Stk.:
HTC PVC-U Magnetventil 24V DC, 2fach Innengewinde 3/4"
MVAKDC.024.025
3/4", 24V DC
63
3/4" (26,44mm)
136,5
118
78
79,85 €*
Stk.:
HTC PVC-U Magnetventil 24V DC, 2fach Innengewinde 1"
MVAKDC.024.032
1", 24V DC
73
1" (33,25mm)
146
125
98
93,71 €*
Stk.:
HTC PVC-U Magnetventil 24V DC, 2fach Innengewinde 1 1/4"
MVAKDC.024.040
1 1/4", 24V DC
95,5
1 1/4" (41,91mm)
180
152,5
131
153,69 €*
Stk.:
HTC PVC-U Magnetventil 24V DC, 2fach Innengewinde 1 1/2"
MVAKDC.024.050
1 1/2", 24V DC
95
1 1/2" (47,81mm)
189
157
137,5
164,93 €*
Stk.:
HTC PVC-U Magnetventil 24V DC, 2fach Innengewinde 2"
MVAKDC.024.063
2", 24V DC
149
2" (59,61mm)
222
184
171
299,88 €*
Stk.:
HTC PVC-U Magnetventil 24V DC, 2fach Innengewinde Ersatzspule 24V DC, 1/2" - 1"
MVAVDC.024.032
Magnetspule 24V DC für 1/2" - 1"
---
---
---
---
---
31,87 €*
Stk.:
HTC PVC-U Magnetventil 24V DC, 2fach Innengewinde Ersatzspule 24V DC, 1 1/4" - 2"
MVAVDC.024.063
Spule 24V DC für 1 1/4" - 2"
---
---
---
---
---
50,61 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

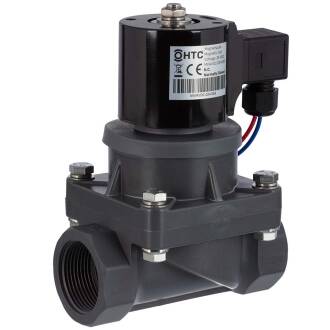

PVC-U Magnetventil 24V DC, 2fach Innengewinde

PVC-U Magnetventil mit hochwertiger Membran aus FPM (Viton) für ein breites Anwendungsspektrum. Geeignet für Wasser, Luft, Öl, Solarflüssigkeiten sowie
Chlor, Ozon und salzhaltige Medien.

Anschluss:
2fach Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
0°C - +60°C, kurzzeitig +80°C°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Membran:
FPM (Viton)
Spannung:
24V DC
stromlos:
geschlossen
Schutzart:
IP 65
Spule Anlaufleistung:
1/2" - 1" 70W | 1 1/4" - 2" 75W
Spule Erhaltungsleistung:
1/2" - 1", 5,5W | 1 1/4" - 2", 8W
Cv-Wert:
---
Auslieferung:
inklusive 3-poligen Ventilstecker Typ A mit PG9-Verschraubung

Der Vorteil eines Magnetventils liegt in der hohen Zahl an Schaltzyklen (geprüft 200.000), dem schnellen Schaltvorgang (ca. 50 ms) und der schlanken, platzsparenden Bauweise.
Die horizontale Einbaulage ist ideal, bei einer anderen Lage kann ein Brummgeräusch auftreten. Ein Magnetventil ist nicht konzipiert für Vakuum Anwendung.
Beim PVC-U Ventil ist der Einsatz einer Spule mit geringem Stromverbrauch möglich, deshalb ist die Spulentemperatur wesentlich niedriger als bei Messing- oder Edelstahl-Magnetventilen, deshalb kann das Ventil bei eingeschalteter Stromversorgung kontinuierlicher arbeiten

Vorsicht

Das Ventil wird elektrisch betrieben und kommt ebenso in Kontakt mit Flüssigkeiten wie Wasser. Deshalb Vorsicht im Umgang!
Erdung

Stellen Sie eine ordnungsgemäße Erdung des Ventils sicher, da ansonsten die Gefahr eines lebensgefährlichen Stromschlags besteht!
Explosion

Beachten Sie die angegebenen Belastungsgrenzen, besonders Druck und Temperatur!
Säure

Beachten Sie die Materialbeständigkeit gegenüber der eingesetzten Flüssigkeit! PVC-U ist geeignet für Chlor, Ozon und salzhaltige Medien.

Montage Instruktion: Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Datenblatt, Anschlussplan
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
