Beschreibung

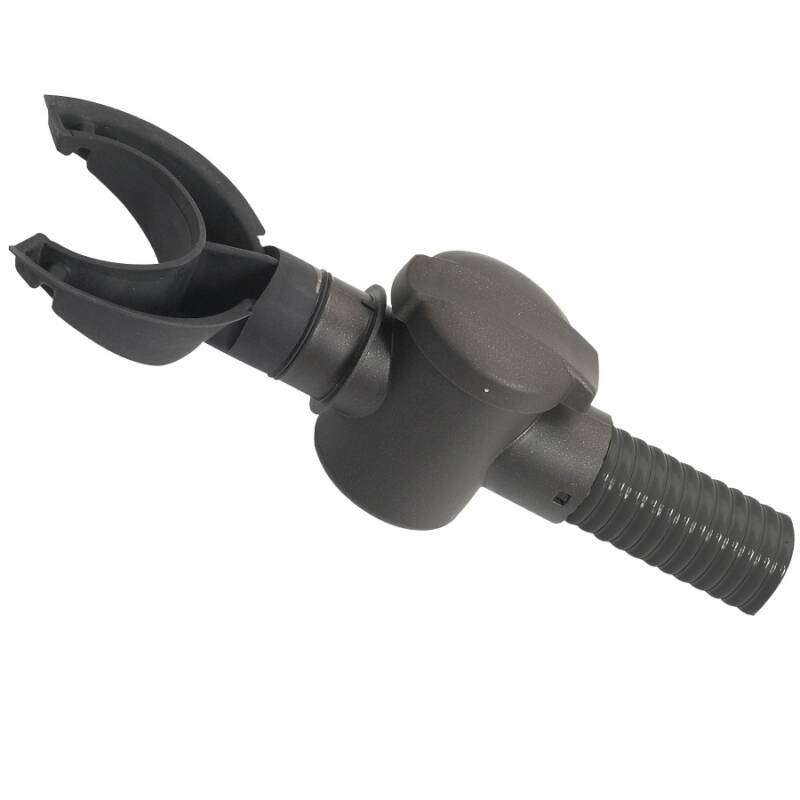

GARANTIA Regensammler Speedy
Wartungsarme Fallrohrfilter von GRAF für den Anschluss an die Regentonne, an den IBC Container oder an den oberirdischen Regenwassertank
SPEEDY für 70 - 100mm (DN 70 - 100) bis 80m² Dachfläche
- mit Filtereinsatz
- einfache Montage: Kein Entfernen des Fallrohrs für die Montage
- Einfach bohren - stecken - fertig. Montiert in 5min.
- Wandabstand des Fallrohrs spielt keine Rolle
- Passend für Fallrohrgrößen 70 - 100mm (DN70 - 100)
- Einfache Umstellung von Sommer- auf Winterbetrieb
- Komplett-Set mit hochwertigem Kronenbohrer (geeignet für alle Fallrohrtypen), Behälteranschluss-Dichtung und Flexschlauch 40cm
- Tülle 32mm (1 1/4" Schlauch)
- Empfohlen für Dachflächen bis max. 80m²
- Farbe Schwarz
Für die Montage muss das Fallrohr nicht getrennt werden um den Regensammler an die richtige Position zu setzen. Setzen Sie den Regensammler mit einer Regentonne mit Deckel ein, so darf der Zulauf nicht höher als die Oberkante der Regentonne sein, Beim Einsatz mit IBC Container ist der Zulauf höher als der IBC Container zu wählen, so dass dieser vollständig gefüllt werden kann. Bei dem IBC Container mit Zulauf erfolgt die Entlüftung über den Zulauf.
DOWNLOAD IB0290.503.040 SPEEDY Maßskizze
DOWNLOAD IB0290.503.040 SPEEDY Montageanleitung
DOWNLOAD IB0290.503.040 SPEEDY Montageanleitung Bilder

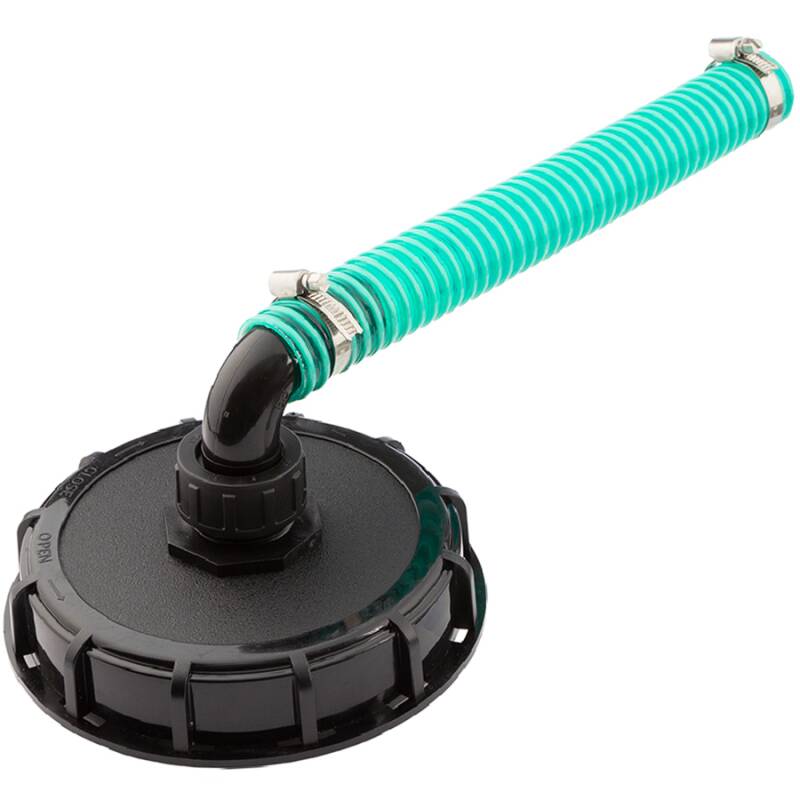

Verbindungsset für Garantia Regensammler Speedy (80m²)
Das Set besteht aus:
- IBC Verschlussdeckel in DN 150 oder DN 225 (je nach Auswahl)
- Durchführung am Deckel inklusive Winkelschlauchtülle 32mm
- 1m Spiralschlauch 1 1/4" (32mm)
- Schlauchschellen in W4 (Edelstahl V2A)
Die Winkelschlauchtülle mit freidrehender Überwurfmutter ermöglicht ein einfaches und schnelles Ausrichten zum Füllautomat nach dem Festdrehen des Verschlussdeckels.
Der IBC Deckel besitzt an der Unterseite ein 1 1/4" Aussengewinde (41,91mm), an dem z.B. ein zusätzlicher Filterkorb (nicht im Lieferumfang) befestigt werden kann.
MEHR LESEN Detailinfo: IBC Container Schraubdeckel
