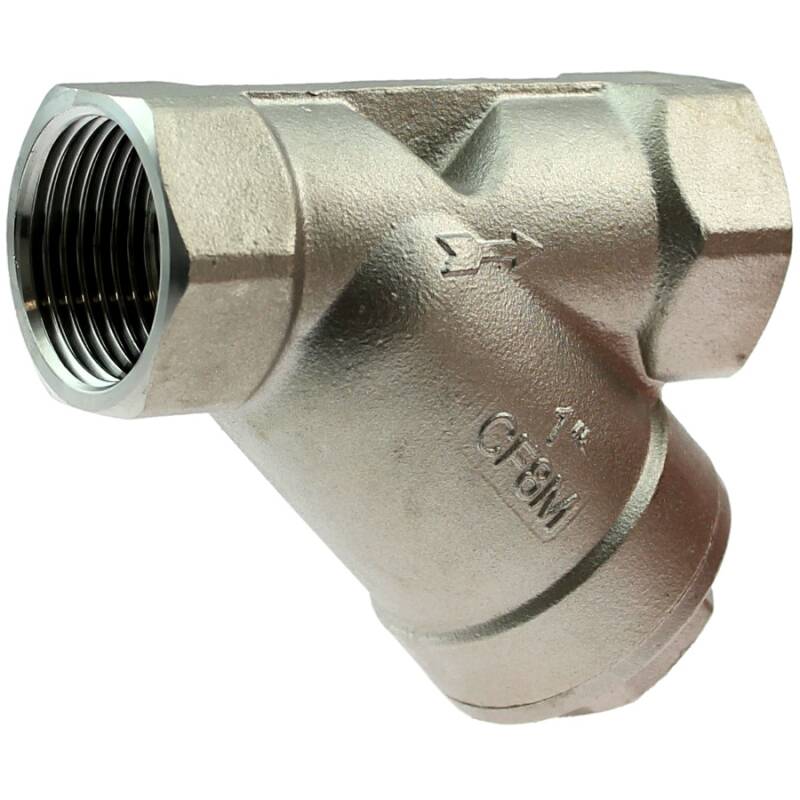

Edelstahl V4A Y Feder Rückschlagventil PN40 2fach Innengewinde

Artikelnummer: EA0224
Auswahl Steuerzone / Lieferland
ab
12,35 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

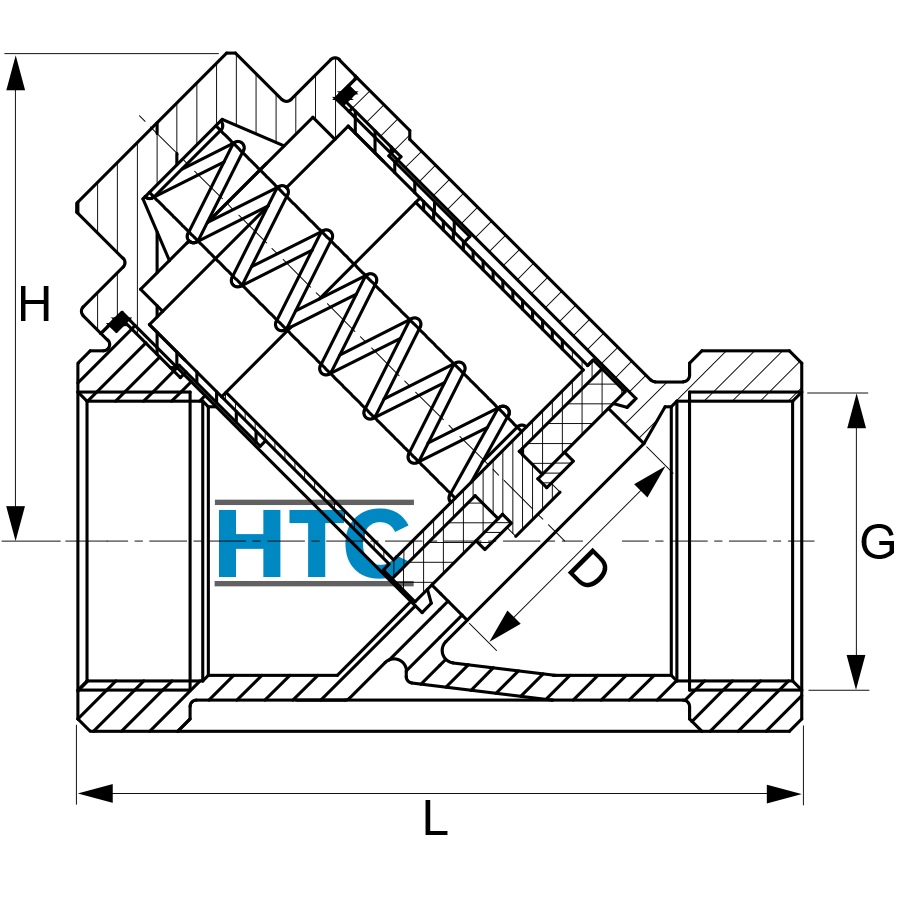

Artikel-Nr.
Variante
D
G
H
L
Öffnungsdruck
Preis
Menge
EA0224.000.012
1/4"
15
Rp 1/4" (13,16mm)
48
64
mind. 0,62 - 1,03 bar
12,35 €*
Stk.:
EA0224.000.016
3/8"
15
Rp 3/8" (16,66mm)
48
64
mind. 0,62 - 1,03 bar
12,35 €*
Stk.:
EA0224.000.020
1/2"
15
Rp 1/2" (20,95mm)
48
64
mind. 0,62 - 1,03 bar
12,35 €*
Stk.:
EA0224.000.025
3/4"
20
Rp 3/4" (26,44mm)
55
80
mind. 0,69 - 1,19 bar
16,58 €*
Stk.:
EA0224.000.032
1"
25
Rp 1" (33,25mm)
67
88
mind. 1,03 - 1,38 bar
25,44 €*
Stk.:
EA0224.000.040
1 1/4"
32
Rp 1 1/4" (41,91mm)
80
104
mind. 3,45 - 3,79 bar
35,95 €*
Stk.:
EA0224.000.050
1 1/2"
40
Rp 1 1/2" (47,81mm)
80
118
mind. 3,80 - 4,00 bar
46,49 €*
Stk.:
EA0224.000.063
2"
49
Rp 2" (59,61mm)
96
133
mind. 3,10 - 3,45 bar
61,37 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Y Feder Rückschlagventil PN40 2fach Innengewinde, Edelstahl Armatur, Qualität AISI 316, V4A

Anschluss:
2fach Innengewinde
Gewinde:
BSP Rohrgewinde R (konisch) DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 120°C
Arbeitsdruck (PN):
max. 800 PSI | PN40
Material:
Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Scheibensitz:
PTFE Teflon
Prüfung:
PED97/23/EC approved
Einbaulage:
horizontaler und vertikaler Einbau
Medium:
flüssige und gasförmige Medien (nicht pulsierend)
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl
Edelstahl Rückschlagventil PN40 Detail

 Nummer
 Bezeichnung  Material
 1
  Kappe  CF8M AISI 316
 2
  Dichtung  PTFE Teflon
 3
  Feder  AISI 304
 4
  Armatur Kern  CF8/CF8M AISI 316
 5
  Abdichtung  PTFE Teflon
 6
  Doppelfederscheibe  AISI 304
 7
  Gehäuse  CF8/CF8M AISI 316



Druck_Temperatur

Die Eckdaten

  • Arbeitstemperatur -20°C bis 200°C
  • Arbeitsdruck PN 20 bar (300 psi)
  • Vermaßung gemäß ISO 4144
  • Whitworth Gewinde, CNC gefräßt gemäß Norm ISO 7/1 (DIN 2999 / BS21)
  • Fertigungsstandard UNE EN 10213-4, Toleranz DIN 1.4408

    • Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
    Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.

    Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
    Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...
