Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung

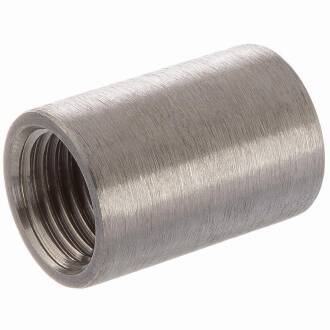

Edelstahl Muffe 2fach Innengewinde, Qualität AISI 316, V4A
Anschluss:
2fach Innengewinde
Gewinde:
Whitworth -Rohrgewinde nach DIN/ISO 2999, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 200°C
Arbeitsdruck (PN):
20 bar | -20°C bis 40°C
16,5 bar | 100°C
15 bar | 150°C
13,5 bar | 200°C
16,5 bar | 100°C
15 bar | 150°C
13,5 bar | 200°C
Material:
Edelstahl AISI 316 | Werkstoff 1.440 | X5CrNiMo 17-12-2 | V4A
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl
Die Eckdaten
- Arbeitstemperatur -20°C bis 200°C
- Arbeitsdruck PN 20 bar (300 psi)
- Vermaßung gemäß ISO 4144
- Whitworth Gewinde, CNC gefräßt gemäß Norm ISO 7/1 (DIN 2999 / BS21)
- Fertigungsstandard UNE EN 10213-4, Toleranz DIN 1.4408
Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.
Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...
Edelstahl Muffe mit beidseitigem Innengewinde (Rp) - Edelstahl V4A AISI 316 nach DIN 2999 gefertigt
Folgende Größen haben wir für Sie vorrätig:
- Edelstahl Muffe 1/4 Zoll
- Edelstahl Muffe 3/8 Zoll
- Edelstahl Muffe 1/2 Zoll
- Edelstahl Muffe 3/4 Zoll
- Edelstahl Muffe 1 Zoll
- Edelstahl Muffe 1 1/4 Zoll
- Edelstahl Muffe 1 1/2 Zoll
- Edelstahl Muffe 2 Zoll
Die Gewindemuffe aus Edelstahl V4A AISI 316 weist eine hervorragende chemische Beständigkeit gegenüber verschiedenen Säuren, Salzwasser sowie chlorhaltiges Wasser auf. Der Werkstoff Edelstahl V4A (nicht rostender Stahl, Werkstoff 1.4401) kann für heißes und kaltes Wasser bis 200°C eingesetzt werden und ist geeignet für die Trinkwasserversorgung und wird vom Umweltbundesamt als unbedenklich eingestuft.
Zur Abdichtung verwenden Sie Hanf oder Teflonband.
Edelstahl V4A AISI 316 Fittings sind rostfrei und korrosionsbeständig und können in Abhängigkeit zur Flüssigkeitstemperatur/Gastemperatur bis 200°C bei reduzierten Arbeitsdruck eingesetzt werden. Im Kaltwasserbereich sind Edelstahlfittings zuverlässig belastbar bis PN 16 bar.
