Drosselschalldämpfer

Artikelnummer: AKS530.000.001
8,22 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Lieferzeit: 2 - 4 Werktage  (DE - Ausland abweichend)
Stk.
  • Sofort verfügbar
  • Lieferzeit: 2 - 4 Werktage  (DE - Ausland abweichend)
Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Kugelhahn mit pneumatischem Stellantrieb double acting, 2fach Klebemuffe


Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C, ab 75mm 10 bar
Material:
PVC-U
O-Ringe:
EPDM 70 shore
Besonderheit:
justierbarer Sicherheitsblock
Stellantrieb PPW:
Prisma Polyamid, Fiberglas verstärkt
Stellantrieb RE064:
Aluminium hartanodisiert
35,5 Nm/6 bar
doppeltwirkend
DOWNLOAD Prisma pneumatischer Stellantrieb technische Information
DOWNLOAD Alphapompe Serie RE technische Information
DOWNLOAD Datenblatt Alphapompe RE051
DOWNLOAD Datenblatt Alphapompe RE064

Der pneumatische Stellantrieb "double acting" wird zweifach mit Druckluft zwischen 6 - 8bar angesteuert. Jeweils eine Ansteuerung öffnet oder schließt das Ventil. Bei direktem Ansteuern des Stellantriebs ohne regulierendes Magnetventil und Abluftdrosselung (Geschwindigkeitsregulierung) erfolgt der Umschaltprozess des Kugelhahns unmittelbar und abrupt und erzeugt dadurch einen Druckstoß (Wasserhammer). Dies kann durch die Geschwindigkeitsregulierung mittels Magnetventil und Abluftdrossel gemindert werden.
Die Verwendung eines 5/2 Magnetventils mit zwei Drosselschalldämpfern ermöglicht Ihnen die Geschwindigkeitsregulierung des Umschaltprozesses auf ideale 1 - 2 sec. einzustellen.

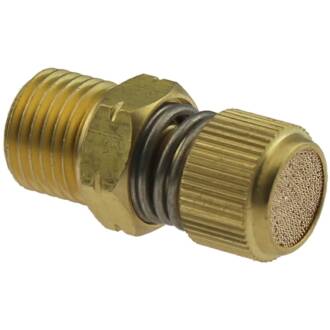

Drosselschalldämpfer

Der Drosselschalldämpfer dient der Einstellung der Geschwindigkeit des Steuerventils. Die Kegeldrossel mit Schalldämpfer fixiert die Einstellung durch Federkraft. Sie benötigen zwei Stück, wobei die optimale Einstellung (Stellzeit des Kugelhahns) zwischen 1 - 2 sec. liegt.


DOWNLOAD CE & ATEX Zertifikat für pneumatischen Stellantrieb
DOWNLOAD ECA Zertifikat für pneumatischen Stellantrieb
DOWNLOAD Produktfreigabe DNV-GL für Schiffe, Offshore Plant Systeme, marine Maschinen & Equipment sowie kryogene Dienstleistungen
DOWNLOAD RoHS Zertifikat, pneumatischer Stellantrieb
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD technische Information, pneumatischer Stellantrieb
DOWNLOAD RoSH Bestätigung - Coraplax CH PVC-U Fittings und Armaturen
DOWNLOAD Unbedenklichkeit Kontakt mit Trinkwasser und Nahrung - Coraplax PVC-U Fittings
