Description
IBC Verbindungsset für Container 50mm übereinander
Perfekt positionierbarer Anschluss - nie mehr Dichtigkeitsprobleme - nie mehr Positionierprobleme
- Verbinden Sie schnell und bequem IBC Container übereinander mit einem großen Rohrdurchmesser von 50mm

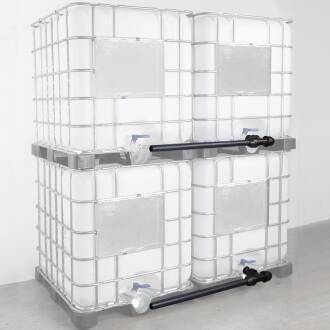

- Erweitern Sie nebeneinander unendlich mit den Erweiterungsset auf 2x2, 3x2, 4x2 Container usw.
- Perfekt positionierbarer Anschluss zum Klappenhahn S60*6 von
- nie mehr Dichtigkeitsprobleme - nie mehr Positionierprobleme - IBC Container Anschluss S60*6 - durch IB0003.100.M60 erweiterbar auf S100*8
Mit dem perfekt positionierbaren IBC Container Anschluss S60*6 von ist Ihr System bombenfest verbunden, trotzdem leicht demontierbar und dies ohne freiliegende Dichtungen, welche mit der Zeit unter UV-Strahlung dahin bröseln oder selbstgezimmteren "Heimwerkerverbindungen". Alle Rohre in professioneller PE100-Rohr-Ausführung im Durchmesser 50mm.
Anschlussvarianten
Kugelhahn mit Messing Schlauchtülle 25mm (1" Schlauch)
- hochwertiger Kugelhahn aus PP Polypropylen (UV-beständig), reduziert auf 1 1/4"
- Messing Schlauchtülle mit Überwurfmutter für Schlauch 25mm (1" Schlauch)
Kugelhahn mit Messing Schlauchtülle 32mm (1 1/4" Schlauch)
- hochwertiger Kugelhahn aus PP Polypropylen (UV-beständig), reduziert auf 1 1/4"
- Messing Schlauchtülle mit Überwurfmutter für Schlauch 32mm (1 1/4" Schlauch)
Kugelhahn mit Messing GEKA-Anschluss
- hochwertiger Kugelhahn aus PP Polypropylen (UV-beständig)
- Messing GEKA-Anschluss
In Verbindung mit:
-
GK0001.000.025 Gegenstück auf Schlauchtülle 19mm (3/4" Schlauch)
- nicht im Lieferumfang enthalten - oder -
GK0001.000.032 Gegenstück auf Schlauchtülle 25mm (1" Schlauch)
- nicht im Lieferumfang enthalten - oder -
GK0001.000.025 Gegenstück auf Schlauchtülle 32mm (1 1/4" Schlauch)
- nicht im Lieferumfang enthalten - oder -
GK0001.000.032 Gegenstück auf Schlauchtülle 38mm (1 1/2" Schlauch)
- nicht im Lieferumfang enthalten
Kugelhahn mit Kamlock-Anschluss
- hochwertiger Kugelhahn aus PP Polypropylen (UV-beständig)
- PP Polypropylen Kamlock-Anschluss Typ F 1 1/2"
In Verbindung mit:
-
KL0300.050.032 Gegenstück auf Schlauchtülle 32mm (1 1/4" Schlauch)
- nicht im Lieferumfang enthalten - oder -
KL0300.050.038 Gegenstück auf Schlauchtülle 38mm (1 1/2" Schlauch)
- nicht im Lieferumfang enthalten -
Die Vorteile unseres Verbindungssets im Detail
- IBC Container Anschluss S60*6 - durch IB0003.100.M60 erweiterbar auf S100*8
- alle Rohrverbindungen aus hochwertigem PE100-Trinkwasserrohr (UV-beständig)
- immer perfekt in Position zu bringen
- hält bombenfest und trotzdem leicht zu demontieren
- keine offenliegenden Dichtungen, welche unter UV-Strahlung langsam zerbröseln
- keine zusätzlichen Abdichtarbeiten zwischen Rohr und Klemmfittings
- UV-, wetter- und Ozonstabil
- maximaler Durchfluss: Rohrdimension 50mm
- mit dem "plug & work" IBC Container Anschluss S60*6 von
Anschluss:
IBC Grobgewinde S60*6
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Wertigkeit:
UV-stabil
Material:
Verbindungsteile: PP Polypropylen, Rohr: PE-100 Rohr 50mm
Dichtung S60*6:
PU-Schaum Flachdichtung
Farbe:
Schwarz
Kugelhahn:
PP Polypropylen
IBC Container Entlüftungsset Push In Tankverschraubung
Das IBC Container Entlüftungsset mit Push In Tankdurchführung wird bei übereinander gestellten IBC Containern am unten stehenden Container angebracht um diesen vor Vakuum- und Aufblähschäden zu schützen.
Unser Set ermöglicht das komplette Befüllen beider übereinander stehender IBC Container. Die Entlüftungskappe steht höher als der höchste Punkt des Wassereinlaufs. Ist der IBC Container vollständig gefüllt, so füllt sich der Zulauf bis zum Regensammler bzw. Regendieb. Weiterer Regen läuft über die Regenablaufrinne ab.
MEHR LESEN Zum IBC Container Entlüftungsset
Das Baukastenprinzip
Basisset
+ Erweiterungsset
= 2 x 2 IBC Containerbatterie
Basisset
+ 2x Erweiterungsset
= 3 x 2 IBC Containerbatterie
Tipp: Ein Hahn aus Metall benötigt etwas Pflege. Vorallem im Scherbereich des Hebels sammelt sich Feuchtigkeit, welche zu Flugrost führen kann. Ein Spritzer Rostlöser bzw. WD40 nach der Installation und in regelmäßigen Abständen vermeidet dies.
IBC Container Anschlussgrößen
Anschlussgröße
S60*6 DN50 (2") Grobgewinde
S60 (2,36") Gewinde Aussenmaß 60mm
6mm (0,24") Gewindesteigung
Anschlussgröße
S75*6 DN50 (2") Grobgewinde
S75 (2,95") Gewinde Aussenmaß 75mm
6mm (0,24") Gewindesteigung
Anschlussgröße
S80*6 DN50 (2") Grobgewinde
S80 (3,15") Gewinde Aussenmaß 80mm
6mm (0,24") Gewindesteigung
Anschlussgröße
S100*8 DN80 (3") Grobgewinde
S100 (3,94") Gewinde Aussenmaß 100mm
8mm (0,32") Gewindesteigung
DOWNLOADPP Polypropylen Temperatur-/Druckdiagramm
DOWNLOADchemische Beständigkeit von Kunststoffen
