Variants

Item no.
Variation
D
d
G
L
L1
t
Price
Quantity
MAKU13.000.020
1/2"
33,5
18
1/2" (20,96mm)
66
41
9,5
2,94 €*
pc.:
MAKU13.000.025
3/4"
42,5
23
3/4" (26,44mm)
71
45
10
4,38 €*
pc.:
MAKU13.000.032
1"
48
30
1" (33,25mm)
87
51
12
5,38 €*
pc.:
MAKU13.000.040
1 1/4"
59
38
1 1/4" (41,91mm)
97
55
12
8,40 €*
pc.:
MAKU13.000.050
1 1/2"
67
45
1 1/2" (47,80mm)
111
63,5
12
13,99 €*
pc.:
MAKU13.000.063
2"
81
57
2" (59,61mm)
129
73
15
18,42 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

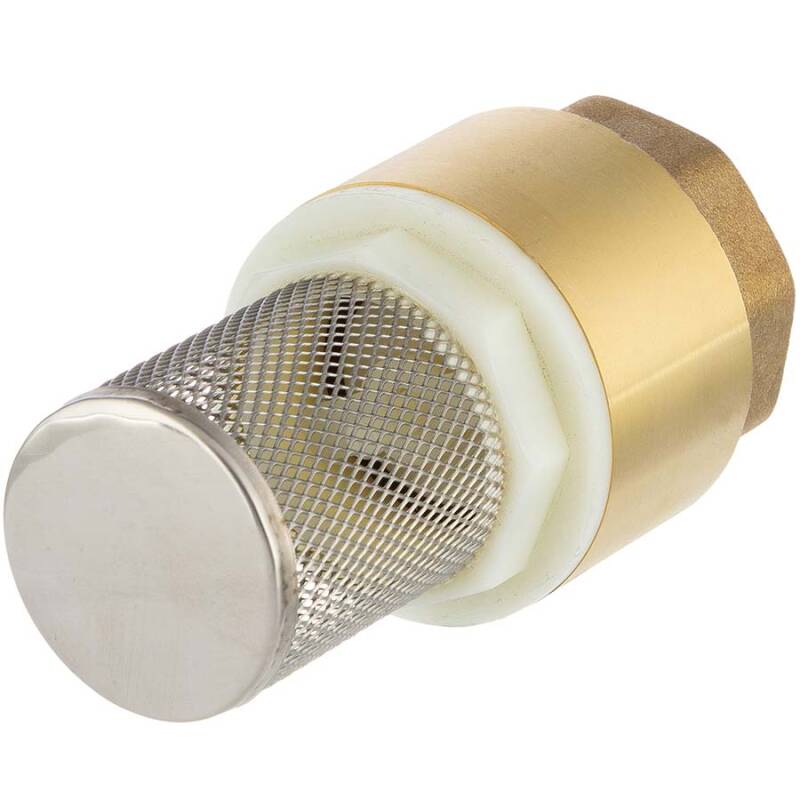

Messing Fußventil mit Edelstahlsaugkorb, Innengewinde

Die Kombination aus Rückschlagventil und einem Filterkorb ist ideal bei Ansaugung aus einem Behälter, Grundwasser oder Fließgewässer. Beim Betrieb sorgt der Filterkorb für eine grobe Vorfiltrierung von Schnmutzpartikeln, beim Abschalten der Pumpe sorgt das Rückschlagventil für den Verbleib die Flüssigkeit in der Steigleitung.

Anschluss:
Innengewinde DIN 259
Gewinde:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Einsatzgebiet:
geeignet für Kalt- und Warmwasser
Temperatur:
mind. 0°C
Arbeitsdruck (PN):
60°C max. 16 bar (10 bar ab 1 1/4") | 80°C max. 8 bar
Material:
Messing MS 58 | CW614N (siehe Detailbeschreibung)
Betrieb:
in allen Positionen
Farbe:
Messing

Tipp: Bei Ansaugung sicherstellen, dass der Filterkorb nicht in ein vorhandene Sedimentablagerung am Boden abrutschen kann. Bei starker Verschmutzung durch Verwirblung warten Sie bitte, bis die Schmutzteilchen zu Boden sinken - den Korb immer bodenfern sichern.


Fußventil mit Edelstahlsaugkorb Kunststoffverschluss

Die preisgüstige Variante des Fußventils besitzt den Verschlussträger und Führungsstössel aus dem widerstandsfähigem Kunststoff Nylon.

Messing Fußventil Detail Kunststoff


Edelstahlsaugkorb
Nr.
Teil
Material
1
Körper
Messing
2
Gegenstück
Nylon
3-1
Kern
Nylon
4
Dichtung
NBR
3-2
Scheibe
Nylon
5
Feder
V2A
6
Filter
V2A
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
