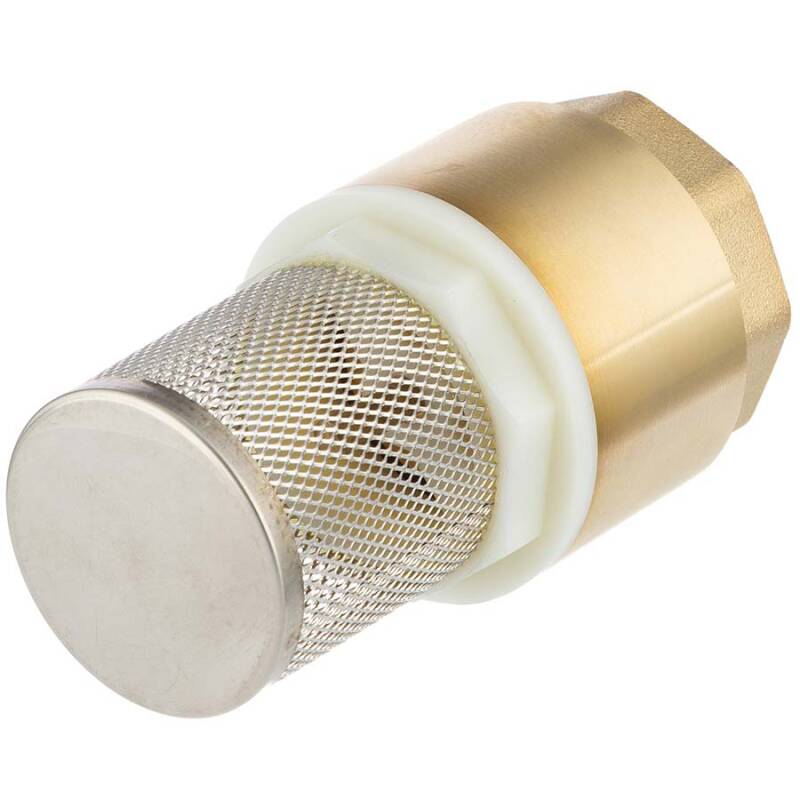

Brass female threaded foot valve with steel basket and brass lock

SKU: MAME13
Auswahl Steuerzone / Lieferland
from
3,30 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
D
d
G
L
L1
t
Price
Quantity
MAME13.000.020
1/2"
33
19
1/2" (20,95mm)
69
43
9,5
3,30 €*
pc.:
MAME13.000.025
3/4"
42
24
3/4" (26,44mm)
89
52
11
5,14 €*
pc.:
MAME13.000.032
1"
46,5
30
1" (33,25mm)
91,5
54
12,5
6,47 €*
pc.:
MAME13.000.040
1 1/4"
56,5
38,5
1 1/4" (41,91mm)
102
55,5
12,5
9,23 €*
pc.:
MAME13.000.050
1 1/2"
65
45
1 1/2" (47,80mm)
115
64
15
15,85 €*
MAME13.000.063
2"
82
56
2" (59,61mm)
139
73
17,5
22,07 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

Messing Fußventil mit Edelstahlsaugkorb, Innengewinde

Die Kombination aus Rückschlagventil und einem Filterkorb ist ideal bei Ansaugung aus einem Behälter, Grundwasser oder Fließgewässer. Beim Betrieb sorgt der Filterkorb für eine grobe Vorfiltrierung von Schnmutzpartikeln, beim Abschalten der Pumpe sorgt das Rückschlagventil für den Verbleib die Flüssigkeit in der Steigleitung.

Anschluss:
2fach Innengewinde DIN 259
Gewinde:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Einsatzgebiet:
geeignet für Kalt- und Warmwasser
Temperatur:
0°C bis 100°C
Arbeitsdruck (PN):
PN 20 bei 20°C Medium Wasser
Material:
Messing MS 58 | CW614N (siehe Detailbeschreibung)
Farbe:
Messing

Tipp: Bei Ansaugung sicherstellen, dass der Filterkorb nicht in ein vorhandene Sedimentablagerung am Boden abrutschen kann. Bei starker Verschmutzung durch Verwirblung warten Sie bitte, bis die Schmutzteilchen zu Boden sinken - den Korb immer bodenfern sichern.


Fußventil mit Edelstahlsaugkorb Messingverschluss

Die professionelle Variante des Fußventils besitzt den Verschlussträger und Führungsstössel aus Messing.

Fußventil Detail Messing


Edelstahlsaugkorb
Nr.
Teil
Material
1
Körper
Messing
2
Gegenstück
Nylon
3-1
Kern
Messing
4
Dichtung
NBR
3-2
Scheibe
Messing
5
Feder
V2A
6
Filter
V2A
