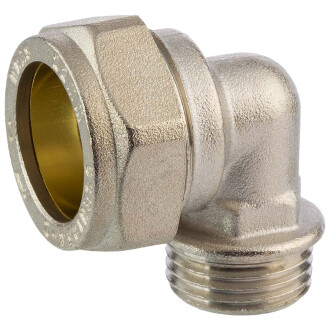

Brass elbow 90° compression fitting x male thread

SKU: MK0410
Auswahl Steuerzone / Lieferland
from
2,03 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
A
B
C
CH1
CH2
D
E
Price
Quantity
MK0410.015.020
15mm x 1/2"
15
30
1/2" (20,96mm)
23,5
18
12
25
2,03 €*
pc.:
MK0410.015.025
15mm x 3/4"
15
33
3/4" (26,44mm)
23,5
24
12,5
29
2,95 €*
pc.:
MK0410.018.020
18mm x 1/2"
18
31
1/2" (20,96mm)
28
19,5
12
25,5
2,70 €*
pc.:
MK0410.018.025
18mm x 3/4"
18
32
3/4" (26,44mm)
28
21
12,5
29
2,81 €*
pc.:
MK0410.022.020
22mm x 1/2"
22
37
1/2" (20,96mm)
31,5
18
12
33
2,95 €*
pc.:
MK0410.022.025
22mm x 3/4"
22
38
3/4" (26,44mm)
31,5
24,5
12,5
29,5
3,38 €*
pc.:
MK0410.022.032
22mm x 1"
22
42
1" (33,25mm)
31,5
30
9,5
38,2
5,44 €*
pc.:
MK0410.028.032
28mm x 1"
28
46
1" (33,25mm)
38
29,5
13
37
7,47 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

Messing Übergangswinkel 90° Klemme x Aussengewinde

Anschluss:
Klemme x Aussengewinde
Material:
Körper aus vernickeltem Messing UNE EN 12164
Überwurfmutter aus vernickeltem Messing UNE EN 12165
Messingklemmring (für Trinkwasserleitungen verwendbar)
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
-20°C bis +120°C
Arbeitsdruck (PN):
max. PN 16 bar bei 30°C (PN 6 bar bei 110°C, PN 5 bar bei 120°C) Medium Wasser
Verwendung:
für halbhartes oder hartes Kupferrohr und Edelstahlrohr
Anzugsdrehmoment

Der Schneidring

Wichtiger technischer Hinweis:
Der Schneidring darf nur einmalig verwendet werden. Wird der Fitting demontiert und soll wieder eingesetzt werden, so ist der Schneidring zwingend zu ersetzen.

DOWNLOADWRAS Zertifikation
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

Messing Übergangswinkel 90 Grad Klemme x Aussengewinde für Kupferrohr und Edelstahlrohr

Edelstahlrohr werden bei der Auführung von Hausinstallationen oder auch in der Solartechnik bevorzugt eingesetzt. Da unsere Kunden in unserem Webshop PVC-Welt.de Edelstahlrohr in V4A Qualtität zu güstigen Preisen erhalten, wird eine Kombination zwischen Edelstahlrohr V4A Qualität und Messing Klemmfittings immer mehr eingesetzt. Beengte räumliche Verhältnisse, erhöhte Brandgefahr in unmittelbarer Nähe oder spezielle Fachkenntnis - dies spielt bei der Verarbeitung von Messing Klemmfittings für hartes Kupferrohr oder Edelstahlrohr keine Rolle, da Messing Klemmfittings einfach mit dem Rohr verklemmt wird. Dies ist nur mit zwei Schraubenschlüssel zu bewerkstelligen. Ob Heizung, Brauchwasser, Trinkwasser, Druckluft, Klimaanlagen oder Solaranlagenverrohrung - das Verbindungssystem mit Messing Klemmfittings ist für den ambitionierten Heimwerker oder Profi ideal und einfach zu verlegen.

Schneiden Sie Ihr halbharten oder harten Kupferrohr oder Ihr Edelstahlrohr in V4A Qualität mit Hilfe eines Rohrschneiders rechtwinklig auf Länge zu und entgraten Sie die Schnittfläche innen und aussen sorgfältig, bevor Sie Überwurfmutter und Klemmring über das Rohr schieben. Schieben Sie nun das Rohr bis zum Anschlag in den Fitting. Schieben Sie den Klemmring nun bis an den Fittingkörper und ziehen die Überwurfmutter fest. Schon haben Sie bei Ihrem Projekt die erste Klemmfitting Kupplung verbunden. Über das Aussengewinde des Messing Übergangswinkels können Sie den Fitting ohne Probleme mit anderen Fittings oder Materialien mit Innengewinde BSP G (Gas-Gewinde) verbinden. Das BSP Gewinde British Standard Pipe DIN ISO 228 ist das gängige Maß der Sanitärbranche.

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
