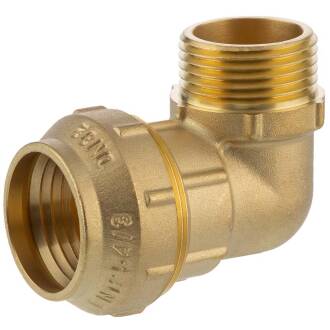

Brass elbow 90° compression fitting x male thread, DVGW

SKU: MP0410
Auswahl Steuerzone / Lieferland
from
4,17 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
D
L1
L2
R
Pipe O-ø
Price
Quantity
MP0410.020.020
20mm x 1/2"
20,7
28
29
1/2" (20,96mm)
20
4,17 €*
pc.:
MP0410.025.025
25mm x 3/4"
25,8
34
32,5
3/4" (26,44mm)
25
6,10 €*
pc.:
MP0410.032.032
32mm x 1"
33
39
37
1" (33,25mm)
32
9,16 €*
pc.:
MP0410.040.040
40mm x 1 1/4"
41,5
49
48,5
1 1/4" (41,91mm)
40
15,91 €*
pc.:
MP0410.050.050
50mm x 1 1/2"
51
57
53
1 1/2" (47,80mm)
50
23,60 €*
pc.:
MP0410.063.063
63mm x 2"
64
69
67
2" (59,61mm)
63
37,78 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

Messing Übergangswinkel 90° Klemme x Aussengewinde, für Trinkwasser geeignet

Anschluss:
Klemme x Aussengewinde
Material:
Messing CW617N (für Trinkwasserleitungen verwendbar)
O-Ring:
NBR 70 shore
Gewindeanschluss:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 90°C
Arbeitsdruck (PN):
max. Betriebsdruck 25 bar (400 psi), 20°C 16 Mpa, 95°C 4,2 Mpa
Erfüllt Druckbedingungen nach DIN 8076-1, Gewinde nach ISO 228 (BS 2779) mit parallelen Innengewinde und konischen Aussengewinde.
Farbe:
Messing
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100

Die Fakten

  • Sandstrahloptik
  • einsetzbar für Kalt- und Warmwasser
  • geeignet für alle Arten von Wässern, Abwässern sowie Flüssigkeiten höherer bzw. niedrigerer Dichte
  • Messing CW61N (für Trinkwasserleitungen verwendbar)


Die Daten

  • ➀ Überwurfmutter: Messing UNE 12165
  • ➁ Klemmring: Messing UNE 12165
  • ➂ Dichtring: Messing UNE 12165
  • ➃ O-Ring: NBR 70 shore
  • ➄ Körper: Messing UNE 12165
Messing Klemmfitting für PE-Rohr
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOADdie Gewindekennung - oder warum 1" eben keine 25,4mm sind

Messing im Erdreich - Entzinkung

Bei einem längerem Einsatz (über Jahre hinweg) von Messing bzw. Rotguss im Erdreich sollten Sie im Vorfeld Ihre vorherrschenden Gegebenheiten überprüfen.

Es gibt einige Brunnen von Trinkwasserversorgern , bei denen die Installation von Messing nicht möglich ist. Dem Trinkwasser fehlen die Zinkanteile und das Wasser würde diese aus dem Einbauteilen ziehen.

Man spricht hier von einer Entzinkung des Messings, was dann zu Lochfrass oder Rohrbruch führt.

Ebenso hängt die Langlebigkeit einer Messingkupplung vom Säuregrad des Bodens ab. Böden mit hohem Humusanteil oder Ton verhalten sich aggressiver gegenüber Messing als ein reiner Sandboden. Schützen vor schädlichen Stoffen im Erdreich kann man Messingverbinder z.B. durch eine Ummantelung aus Fett.
