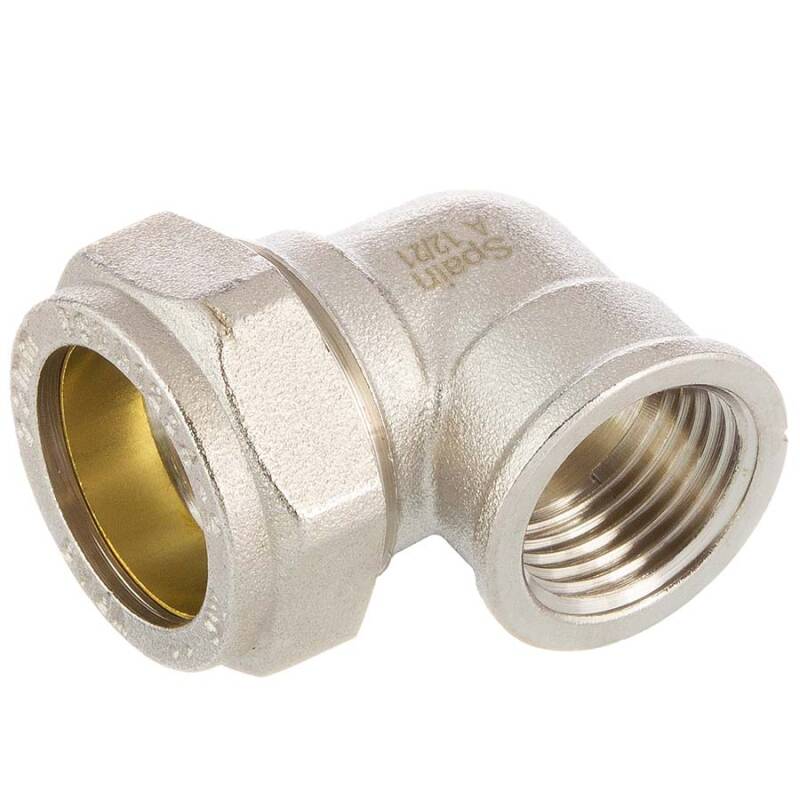

Brass elbow 90° compression fitting x female thread

SKU: MK0407
Auswahl Steuerzone / Lieferland
from
1,93 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
A
B
C
CH1
CH2
D
E
Price
Quantity
MK0407.015.020
15mm x 1/2"
1/2" (20,96mm)
14
26,5
25,5
23,5
15
32
1,93 €*
pc.:
MK0407.015.025
15mm x 3/4"
3/4" (26,44mm)
15
26
30
23,5
15
32
3,17 €*
pc.:
MK0407.018.020
18mm x 1/2"
1/2" (20,96mm)
14
27
25,5
28
18
33
2,71 €*
pc.:
MK0407.018.025
18mm x 3/4"
3/4" (26,44mm)
15
26,5
30
28
18
32,5
3,28 €*
pc.:
MK0407.022.020
22mm x 1/2"
1/2" (20,96mm)
14
28,5
25,5
31,5
22
35
3,38 €*
pc.:
MK0407.022.025
22mm x 3/4"
3/4" (26,44mm)
15
29,5
31
31,5
22
37
3,75 €*
pc.:
MK0407.022.032
22mm x 1"
1" (33,25mm)
16
36,5
38
31,5
22
40,5
5,22 €*
pc.:
MK0407.028.032
28mm x 1"
1" (33,25mm)
16,5
37,5
37,5
39
28
42,5
7,70 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

Messing Übergangswinkel 90° Klemme x Innengewinde

Anschluss:
Klemme x Innengewinde
Material:
Körper aus vernickeltem Messing UNE EN 12164
Überwurfmutter aus vernickeltem Messing UNE EN 12165
Messingklemmring (für Trinkwasserleitungen verwendbar)
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
-20°C bis +120°C
Arbeitsdruck (PN):
max. PN 16 bar bei 30°C (PN 6 bar bei 110°C, PN 5 bar bei 120°C) Medium Wasser
Verwendung:
für halbhartes oder hartes Kupferrohr und Edelstahlrohr
Anzugsdrehmoment

Der Schneidring

Wichtiger technischer Hinweis:
Der Schneidring darf nur einmalig verwendet werden. Wird der Fitting demontiert und soll wieder eingesetzt werden, so ist der Schneidring zwingend zu ersetzen.

DOWNLOADWRAS Zertifikation
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

Messing Übergangswinkel 90 Grad Klemme x  Innengewinde für Kupferrohr und Edelstahlrohr

Das Messing Klemmfitting Verschraubungssystem ist für alle Anforderungen im privaten Bereich, bei Handwerk oder industriellen Installationen in Verbidung mit halbharten oder harten Kupferrohren bzw. Edelstahlrohren geeignet. Für Gasanwendungen besteht keine Einsatzmöglichkeit bzw. Freigabe.

Die Gewindeanschlüsse des Messing Übergangswinkels 90 Grad für Kupferrohr oder Edelstahlrohr sind nach der gängigen Norm ISO 228-1 gefertigt, sind parallel und entsprechen dem BSP Whitworth-Gewinde G-Typ (auch Gasgewinde).
In unserer Tabellenansicht ist das Maß in Zoll und ebenso umgerechnet in mm (inKlammer) angegeben.
Die Überwurfmuttern der Verschraubungen sind ungenormt und können nur für den Verschluss der Klemme benutzt werden.

Die Gewindekennung: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind
Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden, entgegen den Kunststofffittings aber ebenso mit quellendem Dichtmaterial Hanf oder Flachs in Kombination mit Gewindedichtpaste.

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Messing Übergangswinkel 90 Grad mit Innengewinde können mit Gewindefittings aus Messing oder Edelstahl V4A erweitert werden.

Da das Innengewinde nach der Norm ISO 228-1 BSP G Rohrgewinde gefertigt ist, kann ebenso ein Übergang auf PVC-U Fittings und Rohr oder auch auf PP Gewindefittings hergestellt werden; somit sind auch diese Fittings universell in Ihren möglichen Projekten einsetzbar.
