Variants

Product picture
Item no.
Variation
D
D1
H
L
Price
Quantity

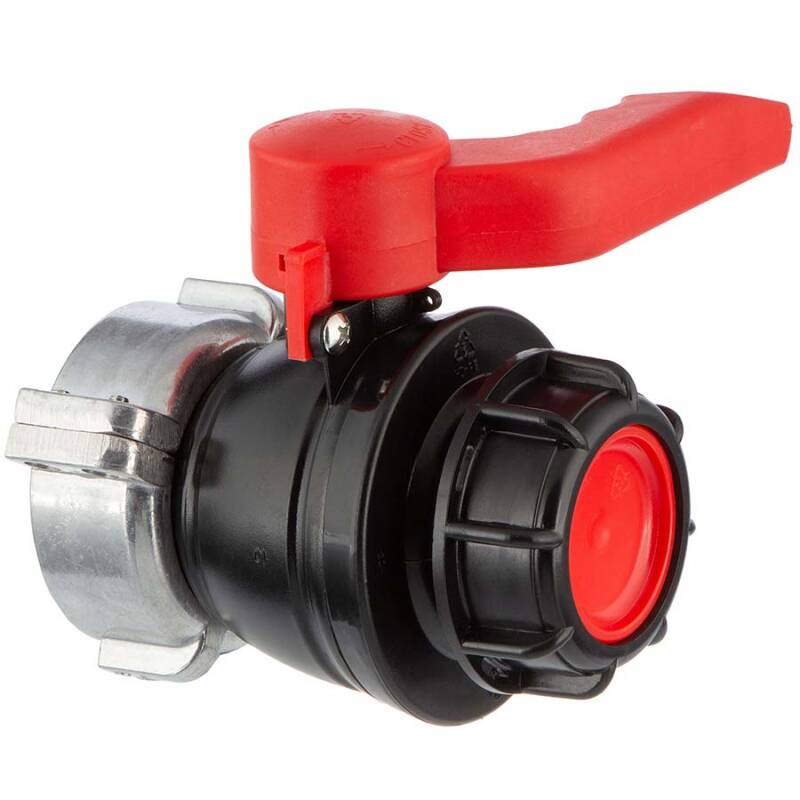

Ball valve for IBC container rotatable - S60*6 EPDM gasket x S60*6
IBALU8.EPD.060
S75*6 x S60*6 EPDM
S75*6
S60*6
140
133
18,74 €*
pc.:

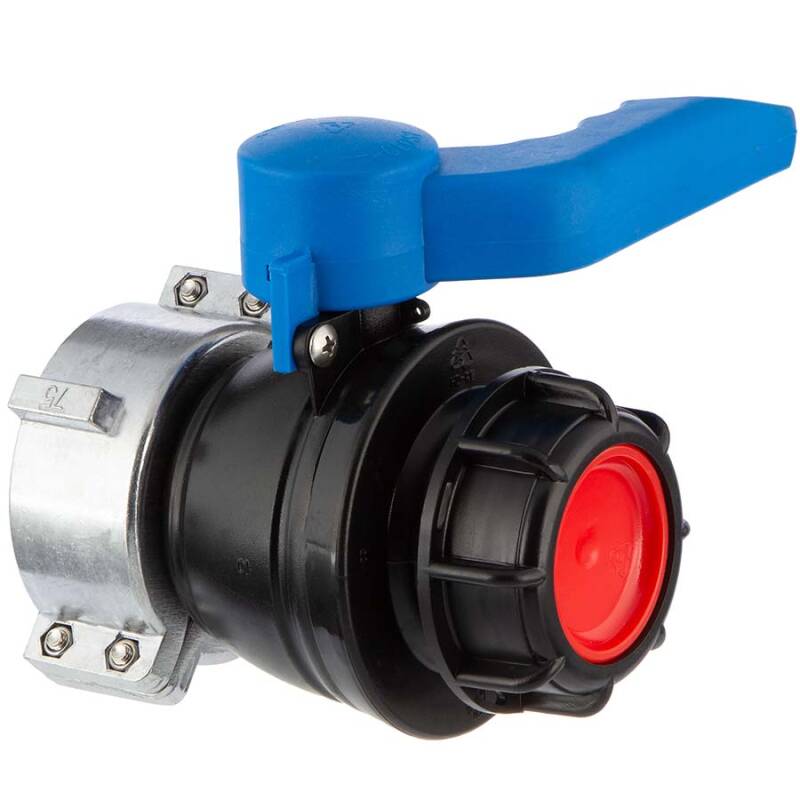

Ball valve for IBC container rotatable - S60*6 FPM (Viton) gasket x S60*6
IBALU8.FPM.060
S75*6 x S60*6 FPM (Viton)
S75*6
S60*6
140
133
24,99 €*
pc.:

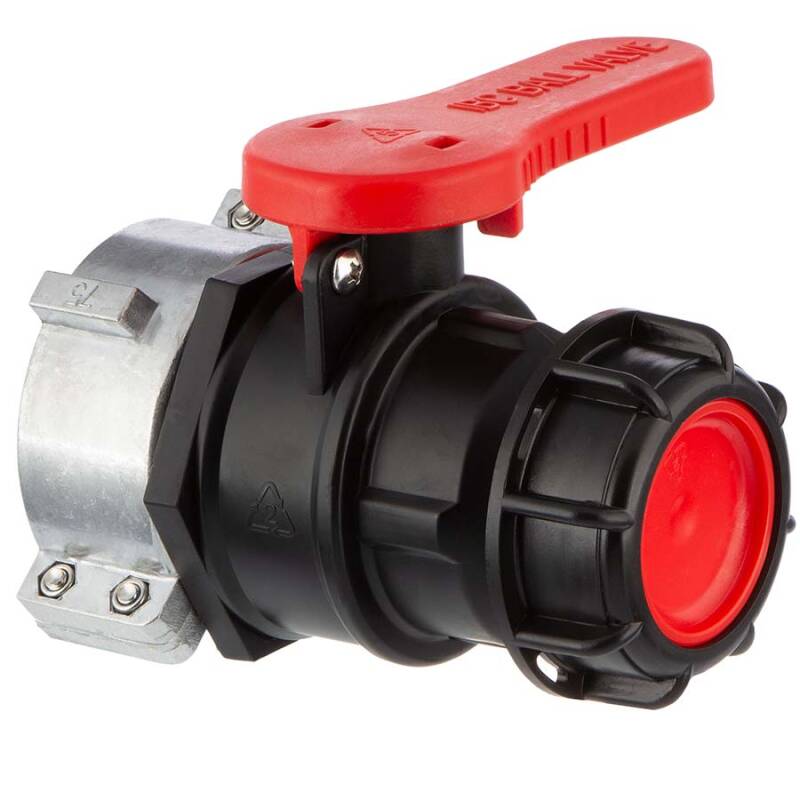

Ball valve for IBC container rotatable - S60*6 PTFE (Teflon) gasket x S60*6
IBALU8.TEF.060
S75*6 x S60*6 Teflon (PTFE)
S75*6
S60*6
130
143
21,46 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

IBC Container Kugelhahn mit ALU Überwurfmutter

  • Der Verschluss erfolgt mittels Kugel und ermöglicht ein leichteres Öffnen , Schließen und Regulieren
  • Befestigen am IBC Container mittels frei beweglicher, drehbarer Überwurfmutter aus Aluminium
  • Alu Überwurfmutter S75*6 x Hahnausgang mit S60*6 Grobgewinde
  • drei Dichtungsvarianten: EPDM, FPM (Viton), Teflon (PTFE)
Anschluss:
S75*6 x S60*6
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Wertigkeit:
UV-stabil
Material:
HD-PE
Anschlussdichtung:
EPDM, FPM (Viton), Teflon (PTFE) nach Auswahl
Dichtung Kugel:
LLDPE
Farbe:
Schwarz, Griff Rot/Blau nach Typ

orange dot IBC Container Anschlussgrößen


IBC Containeranschluss S60*6

Anschlussgröße

S60*6 DN50 (2") Grobgewinde

S60 (2,36") Gewinde Aussenmaß 60mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S75*6

Anschlussgröße

S75*6 DN50 (2") Grobgewinde

S75 (2,95") Gewinde Aussenmaß 75mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S80*6

Anschlussgröße

S80*6 DN50 (2") Grobgewinde

S80 (3,15") Gewinde Aussenmaß 80mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S100*8

Anschlussgröße

S100*8 DN80 (3") Grobgewinde

S100 (3,94") Gewinde Aussenmaß 100mm
8mm (0,32") Gewindesteigung

orange dot Technische Informationen

Frei bewegliche, drehbare Überwurfmutter aus Aluminium

Der Kugelhahn hat eine frei bewegliche, drehbare Überwurfmutter aus zwei geschraubten Aluminium-Halbschalen mit S75*6 Grobgewinde, so dass beim Anbringen der Hahn nicht gedreht werden muss und immer in gewünschter Stellung angebracht werden kann

IBALU8 Aluminium Überwurfmutter

Keine Klappe - ein Kugelhahn!

Der Verschluss des Hahns erfolgt nicht mittels einer Klappe, sondern mit einer Kugel. Dies ermöglicht ein leichteres Öffnen, Schließen und Regulieren.

Detail Kugelhahnl

orange dot Download


DOWNLOAD RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG

weitere Informationen zum Klappenhahn für IBC Container

Der Klappenhahn wird aus PE hergestellt und ist lebensmittelecht gemäß Rahmenverordnung (EG) Nr. 1935/2004. Für den Kontakt mit flüssigen Lebensmitteln gemäß der EU-Verordnung Nr. 10/2011 und der EU-Verordnung Nr. 1935/2004 für wässrige nicht-saure Lebensmittel einschließlich Trinkwasser bei allen Wetterbedingungen und Temperaturen unter 40°C geeignet. Eine UN-Zulassung (Gefahrguttransport) liegt nicht vor.
Benutzen Sie Hilfsmittel beim Wechseln bzw. Kraftverstärker so liegt der Anziehdrehmoment bei max. 70 Nm.
