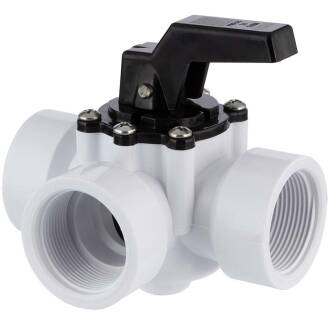

3Wege-Drehscheibenventil | Bypass für Solarheizung, Poolheizung

Artikelnummer: AK0901
Auswahl Steuerzone / Lieferland
ab
18,61 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

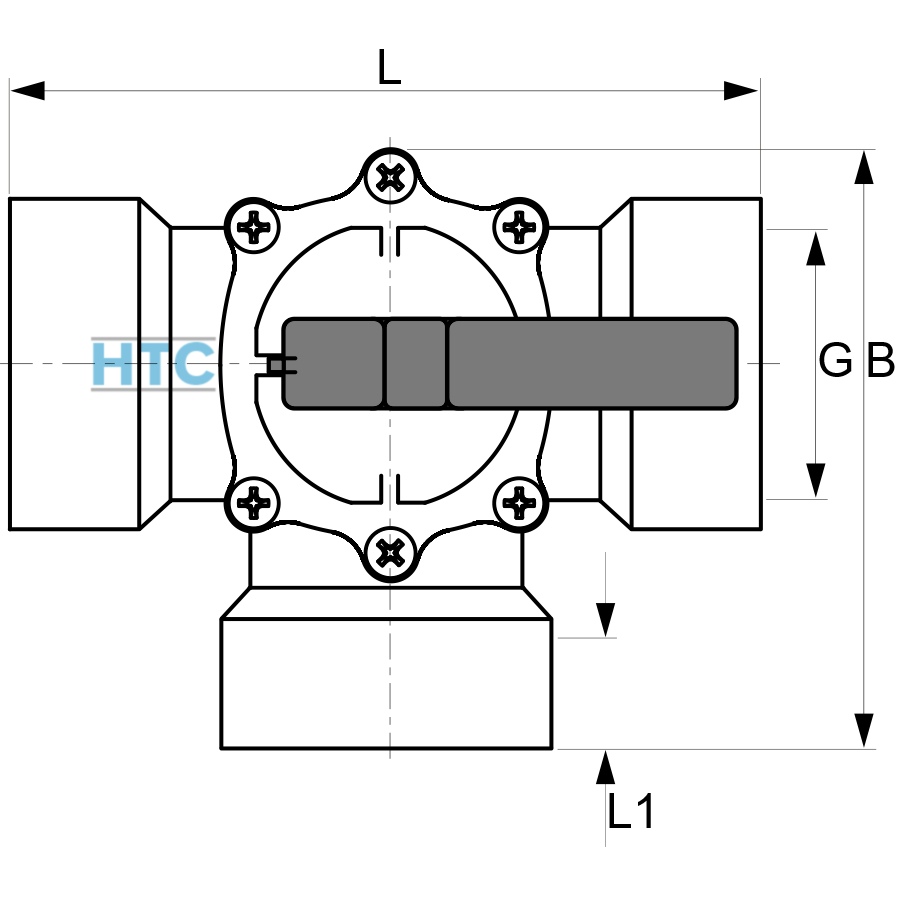

Produktbild
Artikel-Nr.
Variante
B
DN
G
L
L1
Gewicht
Preis
Menge
3Wege-Drehscheibenventil | Bypass für Solarheizung, Poolheizung 3fach Innengewinde 1 1/2"
AK0901.000.050
1 1/2"
110
33
1 1/2" (47,81mm)
140
25,5
355
18,61 €*
Stk.:
3Wege-Drehscheibenventil | Bypass für Solarheizung, Poolheizung 3fach Stufenschlauchtülle 32/38mm
AK0901.038.032
Stufenschlauchtülle 38/32mm
205
25
Tülle 38/32mm
330
---
619
29,74 €*
Stk.:
3Wege-Drehscheibenventil | Bypass für Solarheizung, Poolheizung 3fach Stufenschlauchtülle 32/40mm
AK0901.040.032
Stufenschlauchtülle 40/32mm
200
26,5
Tülle 40/32mm
325
---
540
29,74 €*
Stk.:
3Wege-Drehscheibenventil | Bypass für Solarheizung, Poolheizung 3fach Klebemuffe 50mm
AK0901.MUF.050
Klebemuffe 50mm
170
33
Klebemuffe 50mm
255
---
704
26,37 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

3Wege-Drehscheibenventil

Bypass für Solarheizung, Poolheizung

Im Gegensatz zu einem Kugelhahn wird bei einem Drehscheibenventil eine Scheibe mithilfe des Stellhebels bewegt. In der jeweiligen Endposition rastet der Stellhebel ein und verschließt den dementsprchenden Zu- bzw. Abgang. Ohne Einrastfunktion kann auch der Zu- bzw. Abgang teilweise verschlossen werden um so einen teilweisen Durchfluss zu regulieren.
Der Vorteil eines 3Wege-Drehscheibenventils im Vergleich zu einem 3Wege-Kugelhahn ist die auschließliche Regulierung oder der Verschluss eines Zu- oder Abgangs ohne Beeinflussung der anderen beiden Zu- bzw. Abgänge.

Anschluss:
3fach Innengewindemuffe bzw. nach Angabe
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 6 bar bei 20°C Medium Wasser
Material:
PP Polypropylen
Farbe:
siehe Einzelabbildung
Einsatzbereich:
Pikto
Wichtig: Steht die Verschlussplatte längere Zeit in einer Stellung kann bei einer Stellungsänderung die erste Bewegung etwas mehr kraft benötigen, da erst die Sogwirkung der Abdichtung überwunden werden muss.

3Wege Drehscheibenventil mit 3fach Stufenschlauchtülle 38/32mm

Die Variante für Teich- und Poolschlauch, bei dem der Innendurchmesser maßgeblich ist.
Das 3Wege-Drehscheibenventil wird als Komplett-Bundle ausgeliefert:

  • 3Wege Drehscheibenventil 3fach Innengewinde 1 1/2"
  • 3x Stufenschlauchtülle 1 1/2" x 38/32mm
  • 1 Rolle Teflonband zum Abdichten der Gewinde
  • 3 Schlauchschellen W4 Edelstahl 30-45mm zur Fixierung des Schlauches
MEHR LESEN Detailinfo: Stufenschlauchtülle AF0802.050.032

AK0901.038.032 Detail

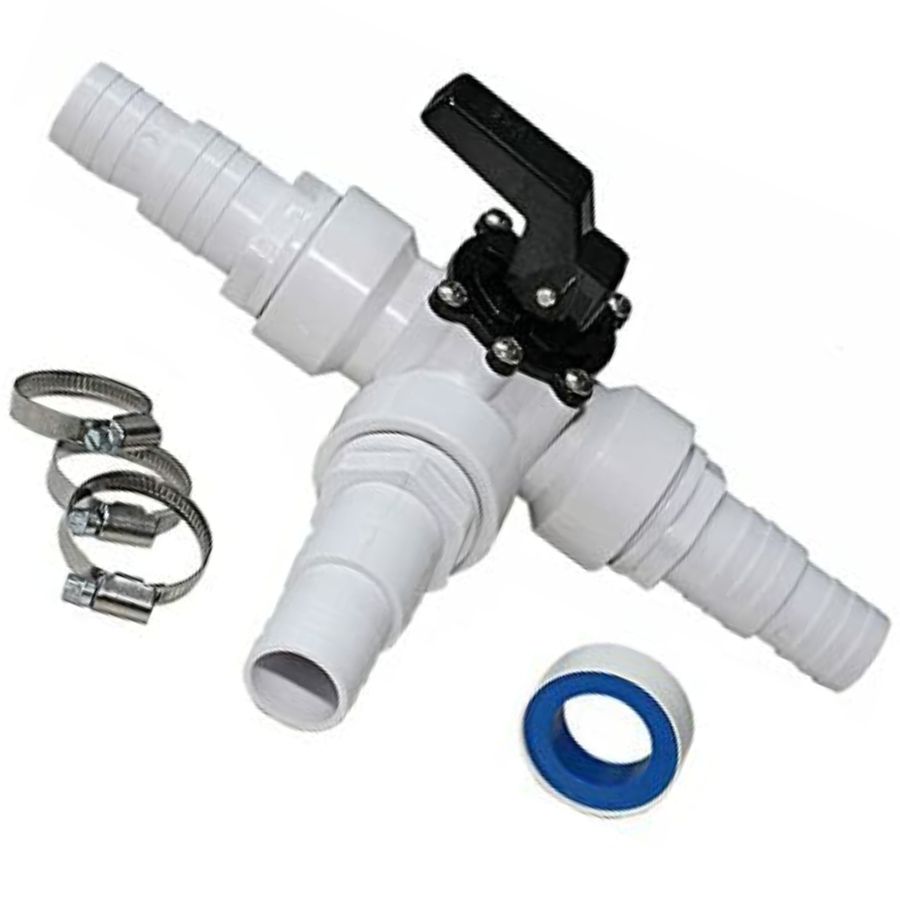

3Wege Drehscheibenventil mit 3fach Stufenschlauchtülle 40/32mm

Die Variante für Teich- und Poolschlauch, bei dem der Innendurchmesser maßgeblich ist.
Das 3Wege-Drehscheibenventil wird als Komplett-Bundle ausgeliefert:

  • 3Wege Drehscheibenventil 3fach Innengewinde 1 1/2"
  • 3x Stufenschlauchtülle 1 1/2" x 40/32mm
  • 1 Rolle Teflonband zum Abdichten der Gewinde
  • 3 Schlauchschellen W4 Edelstahl 30-45mm zur Fixierung des Schlauches
MEHR LESEN Detailinfo: Stufenschlauchtülle NSA801.050.032

AK0901.040.032 Detail

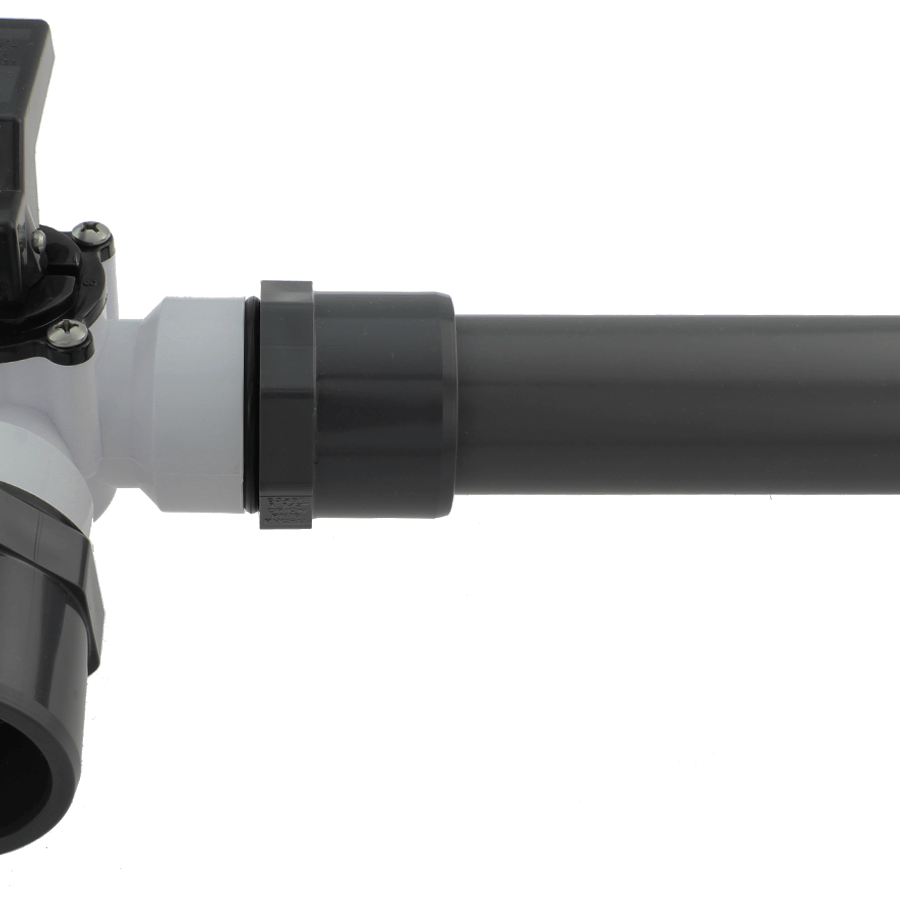

3Wege Drehscheibenventil mit 3fach Klebemuffe 50mm

Die Variante zum Einkleben von PVC-U Rohr Aussendurchmesser 50mm
Das 3Wege-Drehscheibenventil wird als Komplett-Bundle ausgeliefert:

  • 3Wege Drehscheibenventil 3fach Innengewinde 1 1/2"
  • 3x PVC-U Klebemuffe für PVC-U Rohr mit Aussendurchmesser 50mm
  • 3fach Abdichtung durch O-Ring
MEHR LESEN Detailinfo: Klebemuffe für 3Wege-Drehscheibenventil AF0302.050.050

AK0901.MUF.050 für PVC-U Rohr Detail

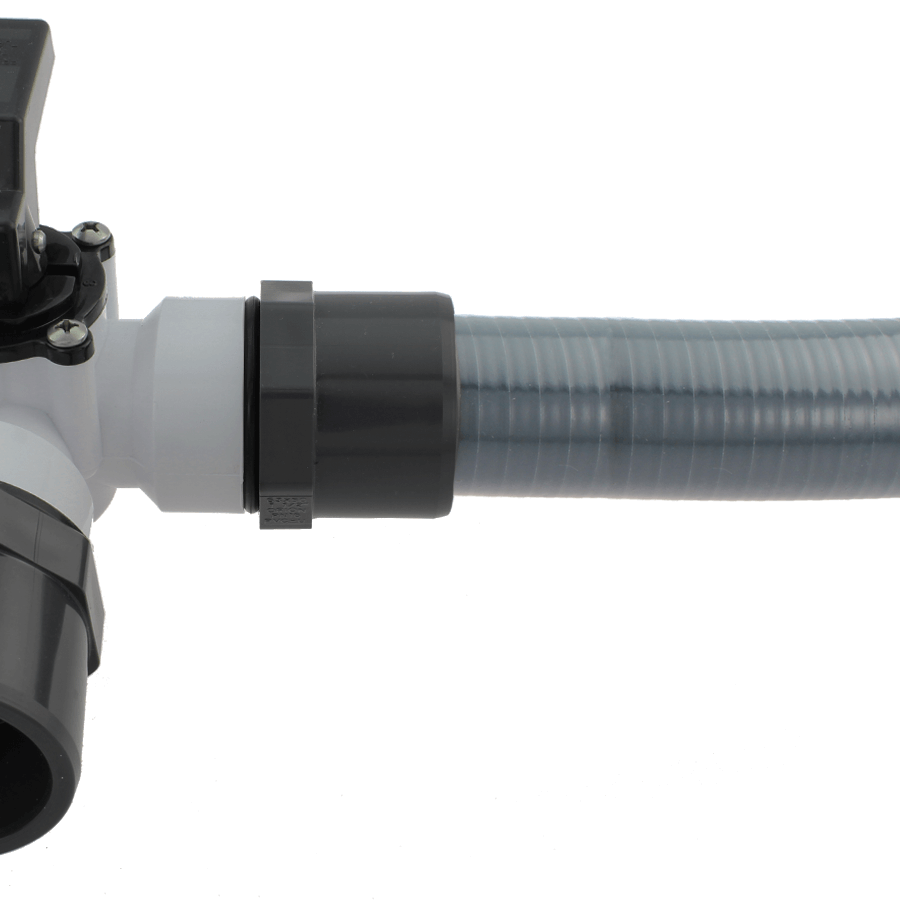

3Wege Drehscheibenventil mit 3fach Klebemuffe 50mm

Die Variante zum Einkleben von Flexschlauch Klebeschlauch Aussendurchmesser 50mm
Das 3Wege-Drehscheibenventil wird als Komplett-Bundle ausgeliefert:

  • 3Wege Drehscheibenventil 3fach Innengewinde 1 1/2"
  • 3x PVC-U Klebemuffe zum Einkleben von Flexschlauch Klebeschlauch mit Aussendurchmesser 50mm
  • 3fach Abdichtung durch O-Ring
MEHR LESEN Detailinfo: Klebemuffe für 3Wege-Drehscheibenventil AF0302.050.050

AK0901.MUF.050 für PVC-U Rohr Detail

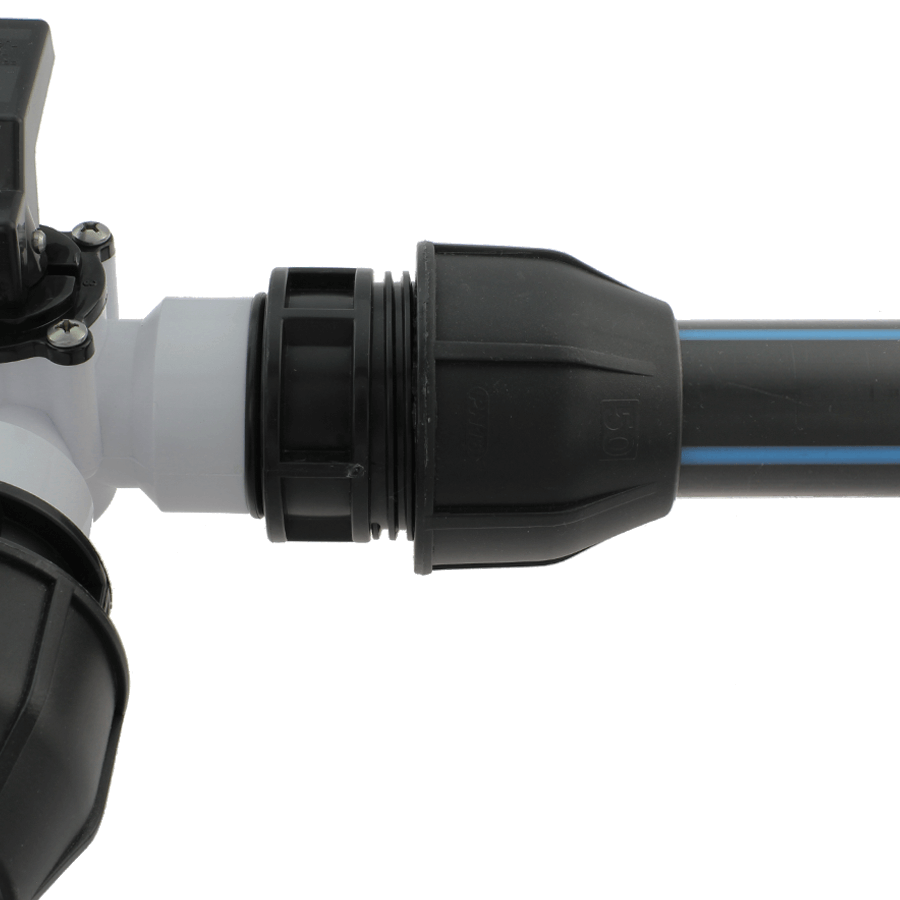

3Wege Drehscheibenventil mit 3fach PP Klemmfitting 50mm

Die Variante für PE-Rohr Aussendurchmesser 50mm
Das 3Wege-Drehscheibenventil wird als Komplett-Bundle ausgeliefert:

  • 3Wege Drehscheibenventil 3fach Innengewinde 1 1/2"
  • 3x PP Klemmfitting für PE-Rohr mit Aussendurchmesser 50mm
  • 3fach Abdichtung durch O-Ring
MEHR LESEN Detailinfo: PP Klemmfitting PZ0104.050.050

AK0901.KLE.050 für PE-Rohr Detail

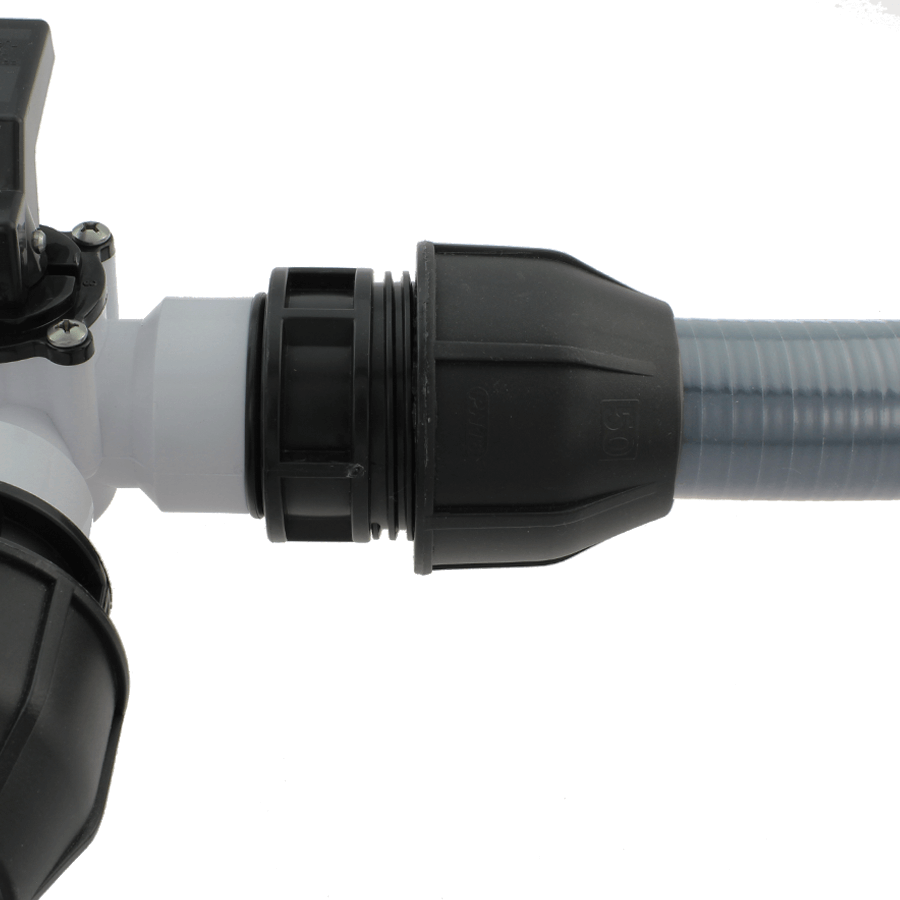

3Wege Drehscheibenventil mit 3fach PP Klemmfitting 50mm

Die Variante für Flexschlauch Klebeschlauch Aussendurchmesser 50mm
Das 3Wege-Drehscheibenventil wird als Komplett-Bundle ausgeliefert:

  • 3Wege Drehscheibenventil 3fach Innengewinde 1 1/2"
  • 3x PP Klemmfitting für Flexschlauch Klebeschlauch mit Aussendurchmesser 50mm
  • 3fach Abdichtung durch O-Ring
MEHR LESEN Detailinfo: PP Klemmfitting PZ0104.050.050

AK0901.KLE.050 für PE-Rohr Detail

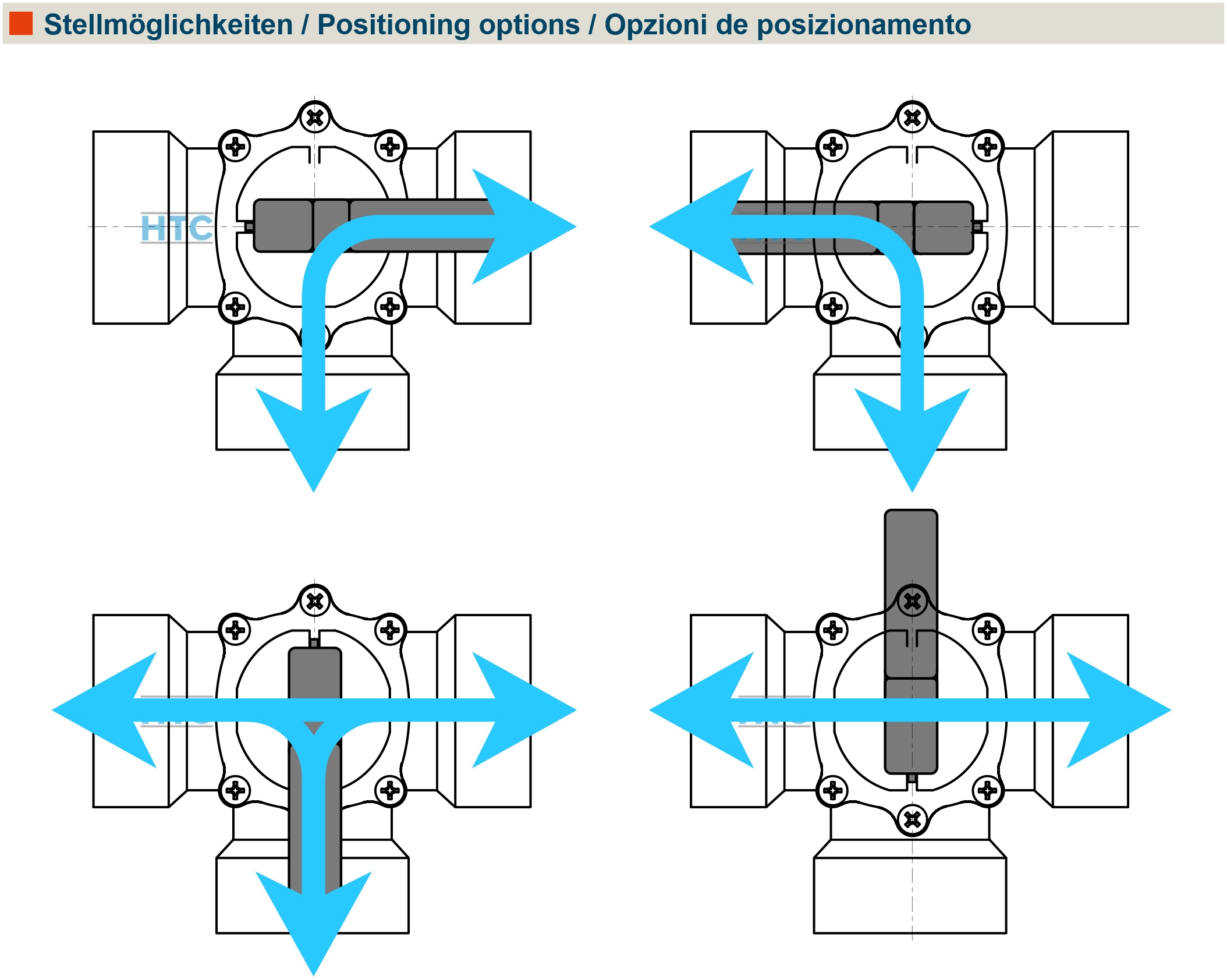

Drehscheibenventil, Bypass für Solarheizung, Poolheizung Einstellmöglichkeiten

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
